| ref.No | P | no of row | W | R500 |
|---|---|---|---|---|
| Code | ||||
| 1873TAB-K325 1873TAB-G3SJ-K325 1873TAB-GD-K325 | 85 | 1 | 100 | CT1873-K325-R500-100-1 |
| 2 | 185 | CT1873-K325-R500-185-2 | ||
| 1873TAB-K450 1873TAB-G3SJ-K450 | 120 | 1 | 130 | CT1873-K450-R500-130-1 |
| 2 | 250 | CT1873-K450-R500-250-2 | ||
| 1873TAB-K600 1873TAB-GD-K600 | 160 | 1 | 160 | CT1873-K600-R500-160-1 |
| 2 | 320 | CT1873-K600-R500-320-2 | ||
| 1873TAB-K750 1873TAB-GD-K750 | 200 | 1 | 200 | CT1873-K750-R500-200-1 |
| 2 | 400 | CT1873-K750-R500-400-2 | ||
| 1873TAB-K1000 | 260 | 1 | 260 | CT1873-K1000-R500-260-1 |
| 2 | 520 | CT1873-K1000-R500-520-2 | ||
| 1873TAB-K1200 | 310 | 1 | 310 | CT1873-K1200-R500-310-1 |
| 2 | 620 | CT1873-K1200-R500-620-2 |
| Материал | UHMWPE |
| Цвет | Чёрный |
| Стандарт | α= 90° |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

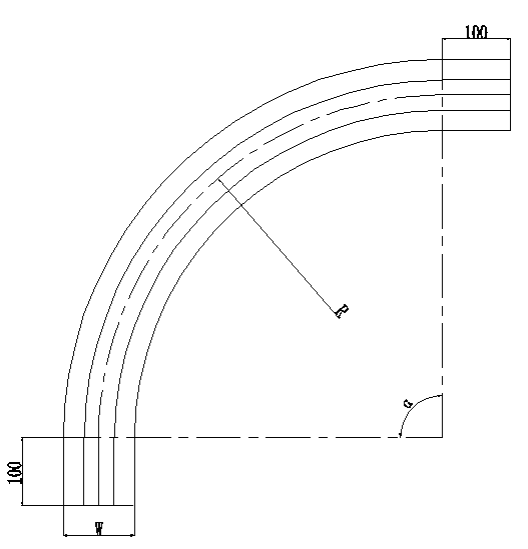

Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.
Для цепей 1873TAB, 1873TAB-GD, 1873TAB-G3SJ — поворотные направляющие производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
