| ref.No | P | no of row | W | R500 |
|---|---|---|---|---|
| Code | ||||
| 1060FT-K330 1060FG-K330 783M-K330 | 85 | 1 | 100 | CT1060-R500-100-1 |
| 2 | 185 | CT1060-R500-185-2 | ||
| 3 | 270 | CT1060-R500-270-3 | ||
| 4 | 355 | CT1060-R500-355-4 |
| Материал | UHMWPE |
| Цвет | Чёрный |
| Стандарт | α= 90° |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

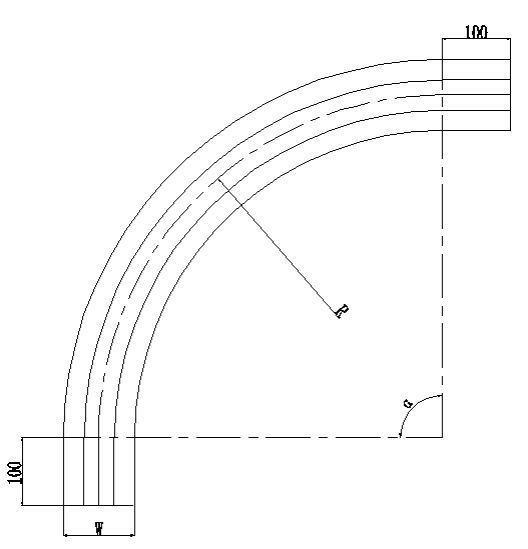

Нажмите на чертёж, чтобы открыть в полном размере

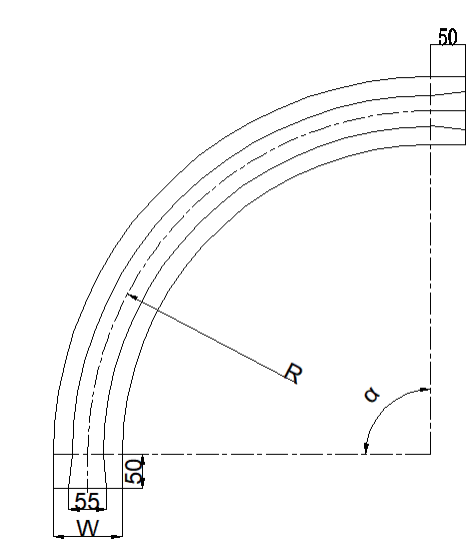

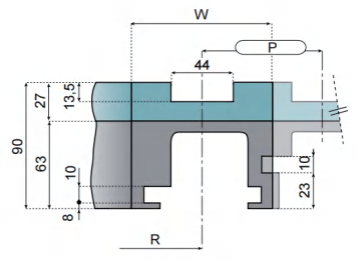

Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.

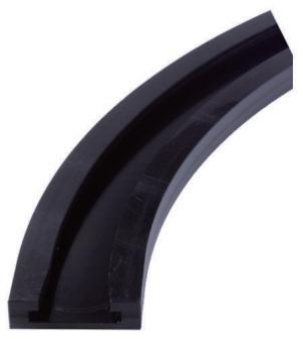

Для цепей 880TAB-BO — поворотные направляющие производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
