| ref.No | W(width ) mm | A mm | B mm | C mm | D mm | E mm | F mm | Pitch | Weight kg/m | Radius min. |
|---|---|---|---|---|---|---|---|---|---|---|
| FC63 | 63 | 8 | 37 | 23 | 3.5 | 14.1 | 4.3 | 25.4 | 0.81 | 150 |
| FC70 | 70 | 13.5 | 43.4 | 26.5 | 4 | 18 | 7 | 25.4 | 1.06 | 200 |
| FC82.6 | 82.6 | 12 | 58.5 | 25.5 | 4.1 | 16.7 | 6.4 | 33.5 | 1.16 | 200 |
| FC103 | 103 | 11.6 | 77 | 25.7 | 4.4 | 17 | 6.4 | 35.5 | 1.65 | 250 |
| Материал пластин | LF, белый |
| Материал штифта | Cold rolled austenitic |
| Единица поставки | 3.048 m =10ft |

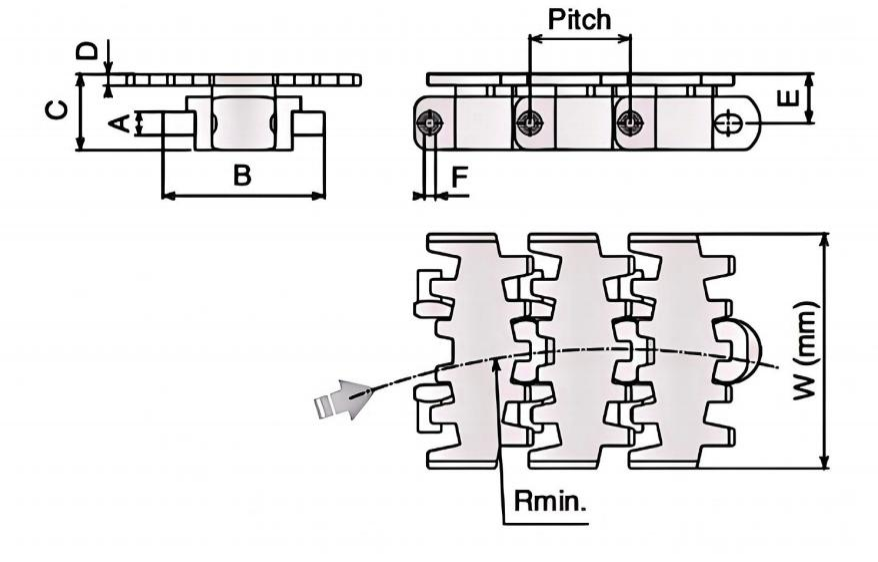

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.
Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.
Серия FC — гибкие цепи производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
