| Артикул звёздочки | Число зубьев | Круглое отверстие, мм | Делительный диаметр, мм | Наружный диаметр, мм | Ступица, мм |
|---|---|---|---|---|---|
| Ведущие звёздочки механической обработки — X1270 | |||||
| X1270T12RB20-01 | — | 20 | — | — | — |
| X1270T12RB25-01 | 12 | 25 | 49.8 | 50.5 | — |
| X1270T15RB20-01 | 20 | — | |||
| X1270T15RB25-01 | 15 | 25 | 62 | 62.8 | — |
| X1270T15RB30-01 | 30 | — | |||
| X1270T20RB25-01 | 25 | — | |||
| X1270T20RB30-01 | 20 | 30 | 82.5 | 82.9 | — |
| X1270T20RB35-01 | 35 | 20 | |||
| X1270T24RB25-01 | 25 | ||||
| X1270T24RB30-01 | 24 | 30 | 98.8 | 99.3 | |
| X1270T24RB35-01 | 35 | ||||
| X1270T32RB25-01 | 25 | ||||
| X1270T32RB30-01 | 32 | 30 | 131.6 | 132 | |
| X1270T32RB35-01 | 35 | ||||
| *Возвратные звёздочки механической обработки: указывайте «-05», например X1270T20RB30-05 | |||||
| Материал | PA6, натуральный белый |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

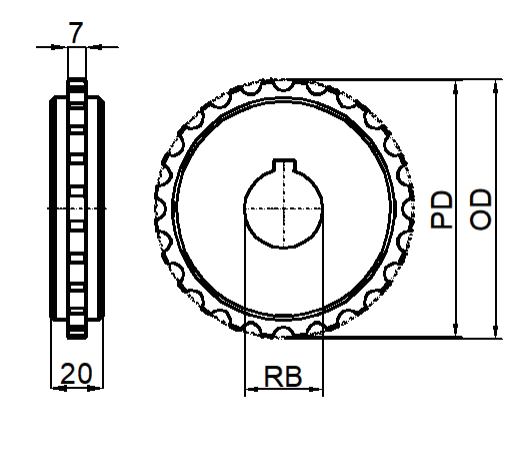

Нажмите на чертёж, чтобы открыть в полном размере

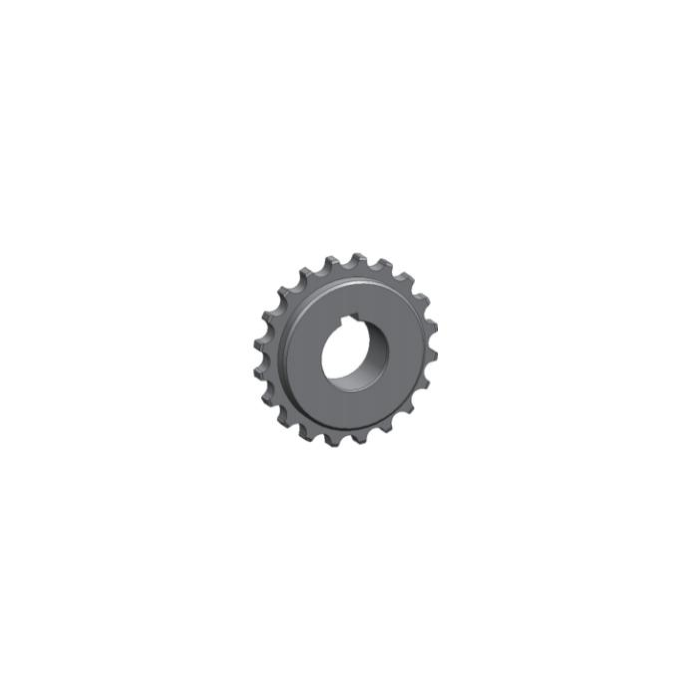

Звёздочка для серии X1270 — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
