Главная/Каталог/Обводные ролики/Звёздочки механической обработки
Звёздочки механической обработки

Категория

РазделОбводные ролики
ТипОбводные ролики для серии 800
Страница каталогастр. 51
XINLEI · Обводные ролики

Звёздочки механической обработки

Оригинальное название в каталоге: Machined sprockets
Артикулов: 14 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

МатериалPA (полиамид)
Артикулы и размеры (15) Технические характеристики (1) Габаритный чертёж
Артикул звёздочкиЧисло зубьевКруглое отверстие, ммДелительный диаметр, ммНаружный диаметр, ммСтупица, мм
60PT12RB20-01122073.082.830
60PT12RB25-0125
60PT12RB30-0130
60PT15RB20-01152090.9100.4
60PT15RB25-0125
60PT15RB30-0130
60PT17RB20-011725102.9112.4
60PT17RB25-0130
60PT17RB30-0135
60PT20RB20-012025120.8131.2
60PT20RB25-0130
60PT20RB30-0135
60PT20RB20-012525150.8160.9
60PT25RB25-0130
60PT25RB30-0135
МатериалPA (полиамид)

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

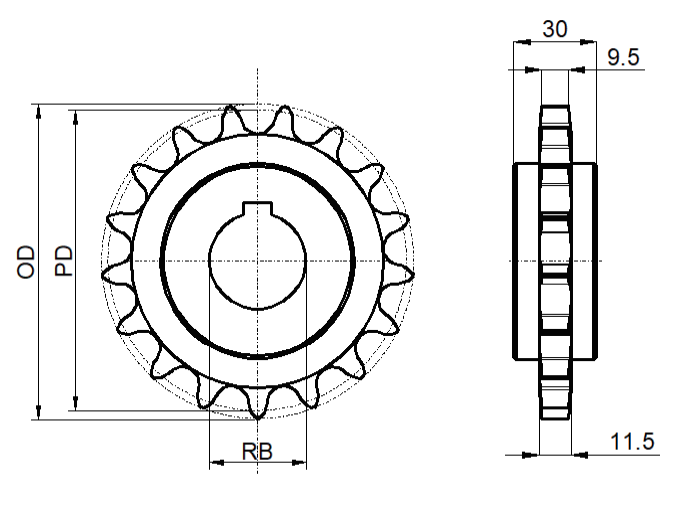

Габаритный чертёж Звёздочки механической обработки

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Звёздочки механической обработки — обводные ролики производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Обводные ролики для серии 800. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
