| Sprocket Code | Number of Teeth | RB | PD | OD | Hub Dia |
|---|---|---|---|---|---|
| mm | mm | mm | mm | ||
| 881T19RB20-01-ST | 19 | 20 | 115.7 | 117.0 | 40 |
| 881T19RB25-01-ST | 25 | ||||
| 881T19RB30-01-ST | 30 | ||||
| 881T19RB35-01-ST | 35 | ||||
| 881T21RB25-01-ST | 21 | 25 | 127.8 | 129.0 | |
| 881T21RB30-01-ST | 30 | ||||
| 881T21RB35-01-ST | 35 | ||||
| 881T21RB40-01-ST | 40 | ||||
| 881T23RB25-01-ST | 23 | 25 | 139.9 | 140.7 | |
| 881T23RB30-01-ST | 30 | ||||
| 881T23RB35-01-ST | 35 | ||||
| 881T23RB40-01-ST | 40 | ||||
| 881T25RB25-01-ST | 25 | 25 | 152.0 | 153.0 | |
| 881T25RB30-01-ST | 30 | ||||
| 881T25RB35-01-ST | 35 | ||||
| 881T25RB40-01-ST | 40 |
| Материал | PA Sprocket Code RB PD OD |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

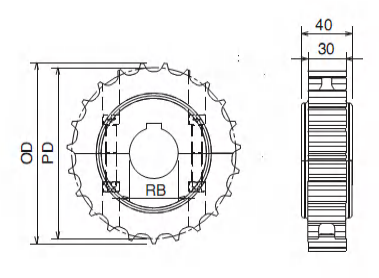

Нажмите на чертёж, чтобы открыть в полном размере

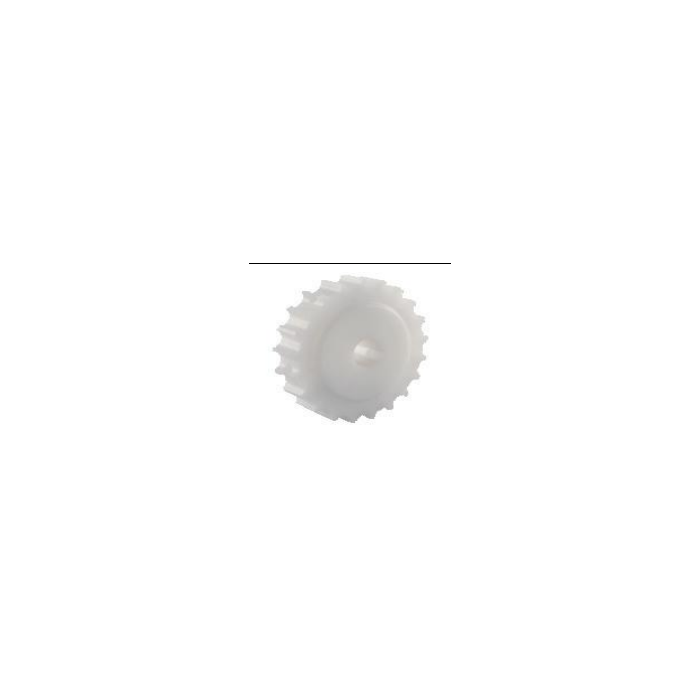

Звёздочки механической обработки — звёздочки производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Sprockets for 881M,881TAB series. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
