Главная/Каталог/Звёздочки/Звёздочки механической обработки
Звёздочки механической обработки

Категория

РазделЗвёздочки
ТипЗвёздочки для серий 1701, 1702, 1765
Страница каталогастр. 57
XINLEI · Звёздочки

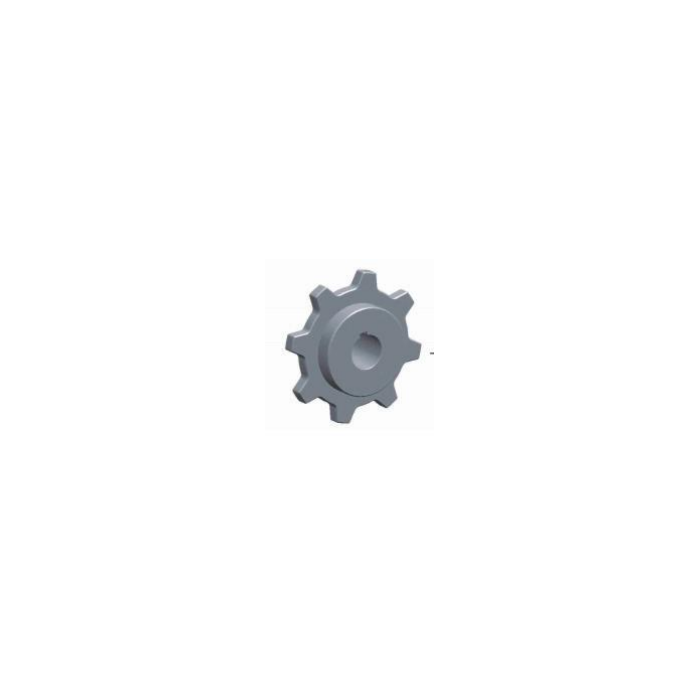

Звёздочки механической обработки

Оригинальное название в каталоге: Machined sprockets
Артикулов: 12 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

МатериалPA (полиамид)
Артикулы и размеры (15) Технические характеристики (1) Габаритный чертёж
Артикул звёздочкиЧисло зубьевОтверстие RB, ммДелительный диаметр, ммНаружный диаметр, ммСтупица, мм
1701T8RB25-01825130.6135.040
1701T8RB30-0130
1701T8RB35-0135
1701T10RB25-011025161.8165.0
1701T10RB30-0130
1701T10RB35-0135
1701T10RB40-0140
1701T12RB25-011225193.1197.6
1701T12RB30-0130
1701T12RB35-0135
1701T12RB40-0140
1701T13RB25-011325208.9213.8
1701T13RB30-0130
1701T13RB35-0135
1701T13RB40-0140
МатериалPA (полиамид)

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

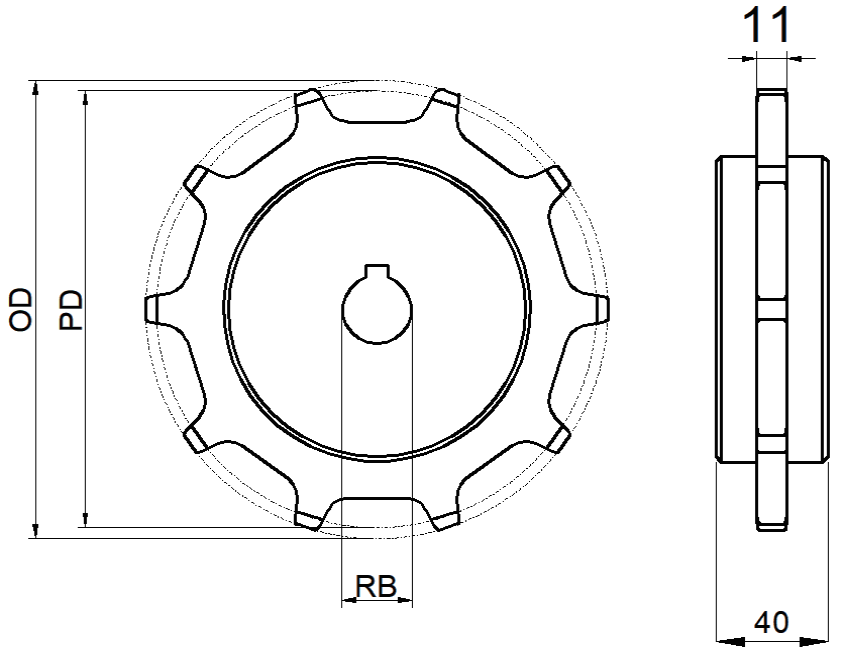

Габаритный чертёж Звёздочки механической обработки

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Звёздочки механической обработки — звёздочки производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Звёздочки для серий 1701, 1702, 1765. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
