| Sprocket Code | Number of Teeth | RB | Pitch Diameter | Outside Diameter | Hub Diamater |
|---|---|---|---|---|---|
| mm | mm | mm | mm | ||
| 1400T8RB25-01 | 8 | 25 | 168.8 | 179.8 | 40 |
| 1400T8RB30-01 | 30 | ||||
| 1400T8RB35-01 | 35 | ||||
| 1400T10RB25-01 | 10 | 25 | 208.7 | 218.6 | |
| 1400T10RB30-01 | 30 | ||||
| 1400T10RB35-01 | 35 | ||||
| 1400T10RB40-01 | 40 | ||||
| 1400T11RB25-01 | 11 | 25 | 228.9 | 238.8 | |
| 1400T11RB30-01 | 30 | ||||
| 1400T11RB35-01 | 35 | ||||
| 1400T11RB40-01 | 40 | ||||
| 1400T12RB25-01 | 12 | 25 | 249.2 | 259.1 | |
| 1400T12RB30-01 | 30 | ||||
| 1400T12RB35-01 | 35 | ||||
| 1400T12RB40-01 | 40 |
| Материал | PA (полиамид) |

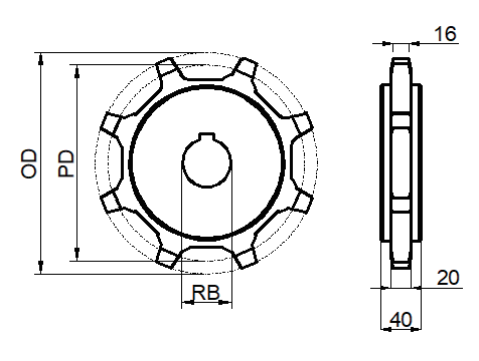

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.
Нажмите на чертёж, чтобы открыть в полном размере

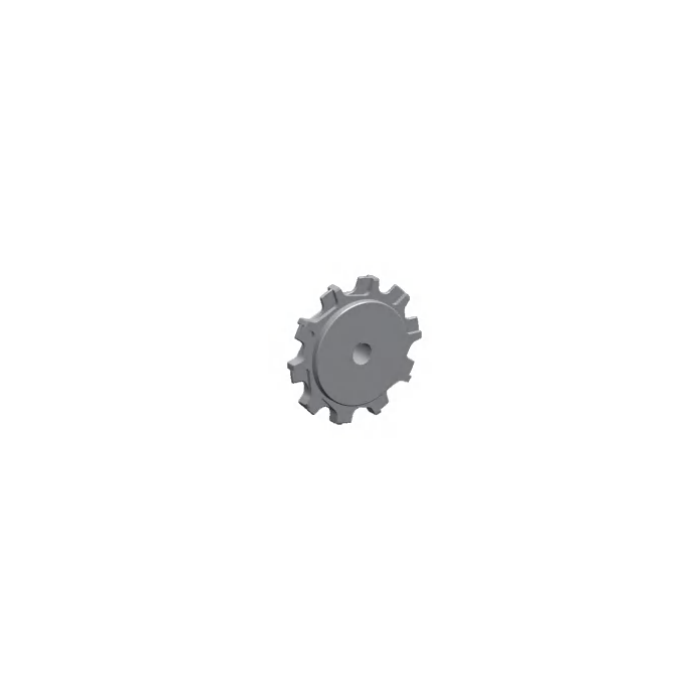

Звёздочки механической обработки — звёздочки производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Sprockets for 1400 series. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
