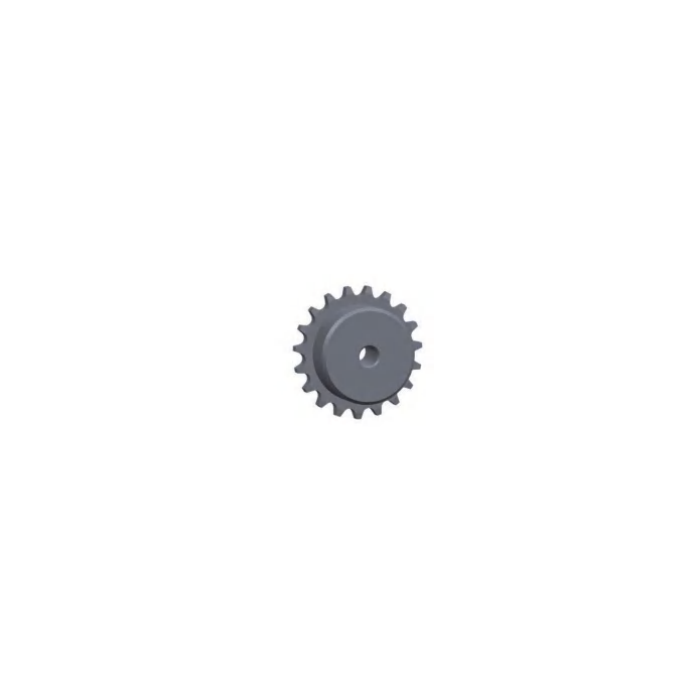

Звёздочки механической обработки

Machined sprockets

Артикулов: 0 Бренд: Xinlei Наличие: под заказ

Стоимость

Цена по запросу

Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Запросить цену +7 (812) 429-72-70

Ключевые характеристики

МатериалPA (полиамид)

Артикулы и размеры (10) Технические характеристики (1) Габаритный чертёж

Teeth No	OD	PD	X	L	H	Round Bore
Teeth No	OD	PD	X	L	H	Round Bore	15	67	61.08	7.2	22	40	20/25
17	76	69.12	7.2	22	40	20/25
19	84	77.16	7.2	22	40	20/25
21	92	85.21	7.2	22	60	20/25/30
23	100	93.27	7.2	22	60	20/25/30
25	108	101.33	7.2	22	60	20/25/30/35
27	116	109.4	7.2	22	70	20/25/30/40
29	124	117.46	7.2	22	70	20/25/30/40
31	133	125.53	7.2	28	70	20/25/30/40
33	141	133.61	7.2	28	100	20/25/30/40

Материал

PA (полиамид)

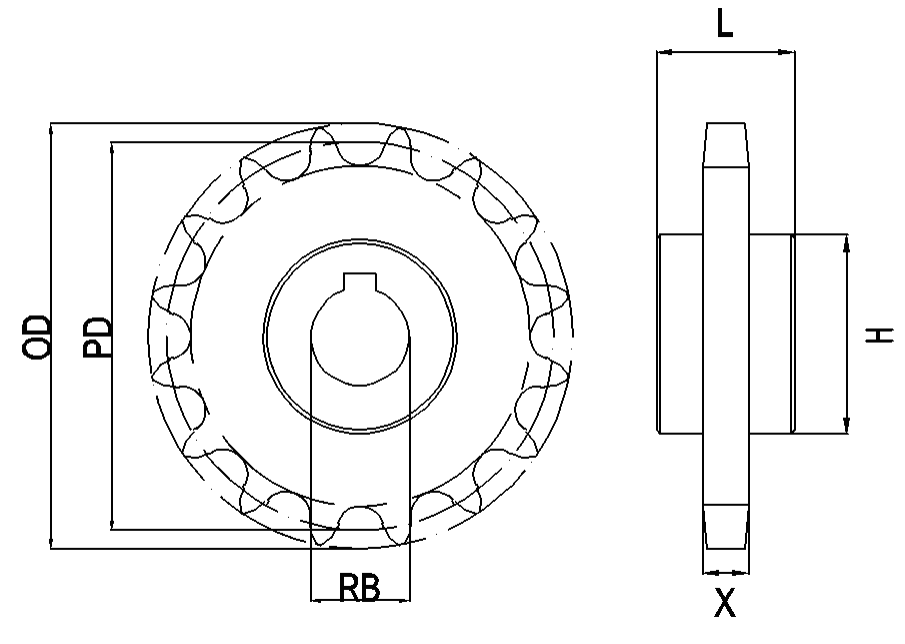

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Звёздочки механической обработки — звёздочки производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Sprockets for 1843TAB ,40P series. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
