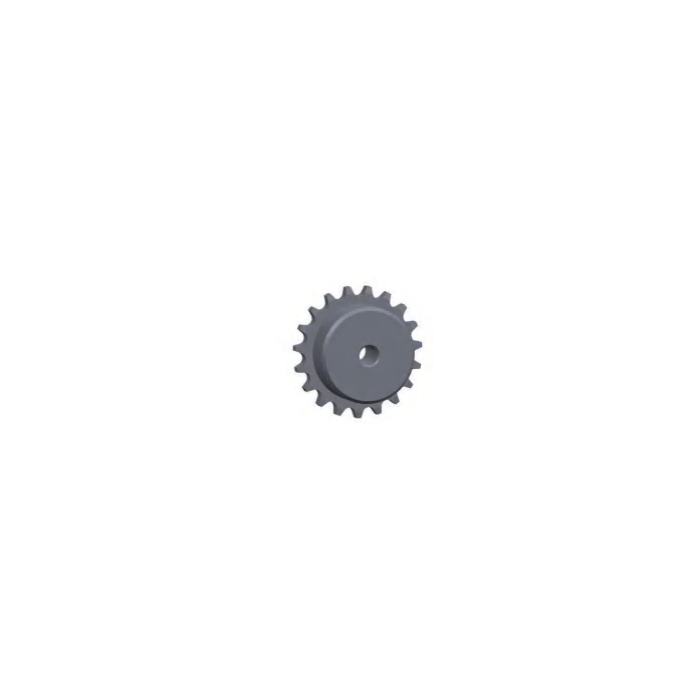

Звёздочки механической обработки

Machined sprockets

Артикулов: 0 Бренд: Xinlei Наличие: под заказ

Стоимость

Цена по запросу

Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Запросить цену +7 (812) 429-72-70

Ключевые характеристики

МатериалPA (полиамид)

Артикулы и размеры (9) Технические характеристики (1) Габаритный чертёж

Teeth No	OD	PD	X	L	H	Round Bore
Teeth No	OD	PD	X	L	H	Round Bore	15	101	79.21	11.5	30	50	20/25/30
17	113	91.32	11.5	30	50	20/25/30
19	126	103.43	11.5	30	50	20/25/30
21	138	155.55	11.5	32	70	20/25/30/40
23	150	127.67	11.5	32	70	20/25/30/40
25	162	139.79	11.5	32	70	20/25/30/40
27	174	151.9	11.5	35	100	20/25/30/40
29	187	164.03	11.5	35	100	20/25/30/40
31	199	176.15	11.5	35	100	20/25/30/40

Материал

PA (полиамид)

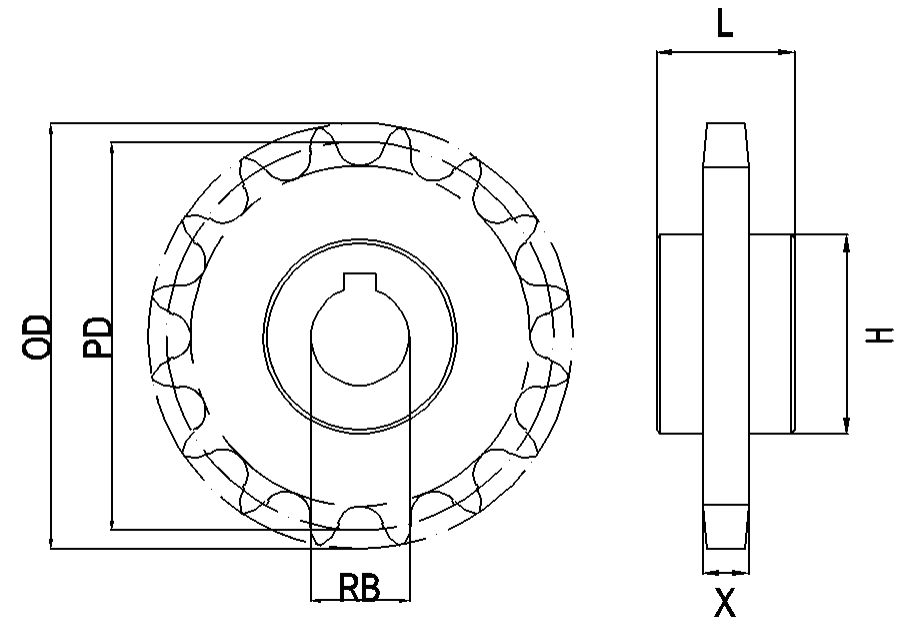

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Звёздочки механической обработки — звёздочки производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Sprockets for 1843TAB ,40P series. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
