Звёздочки механической обработки — FC103

Категория

РазделЗвёздочки
ТипЗвёздочки для серии FC
Страница каталогастр. 61
XINLEI · Звёздочки

Звёздочки механической обработки — FC103

Оригинальное название в каталоге: Machined sprockets - FC103
Артикулов: 16 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

МатериалMC
Артикулы и размеры (17) Технические характеристики (1) Габаритный чертёж
Артикул звёздочкиЧисло зубьевКруглое отверстие, ммДелительный диаметр, ммНаружный диаметр, ммСтупица, мм
Ведущие звёздочки механической обработки — FC-103
FC103T9RB25-01—25———
FC103T9RB30-01—30———
FC103T9RB35-01935140.7110.9—
FC103T9RB40-0140—
FC103T10RB25-0125—
FC103T10RB30-0130—
FC103T10RB35-011035115.6122.1—
FC103T10RB40-0140—
FC103T11RB25-012564
FC103T11RB30-0130
FC103T11RB35-011135127.1133.3
FC103T11RB40-0140
FC103T12RB25-0125
FC103T12RB30-0130
FC103T12RB35-011235138.3145.5
FC103T12RB40-0140
МатериалMC

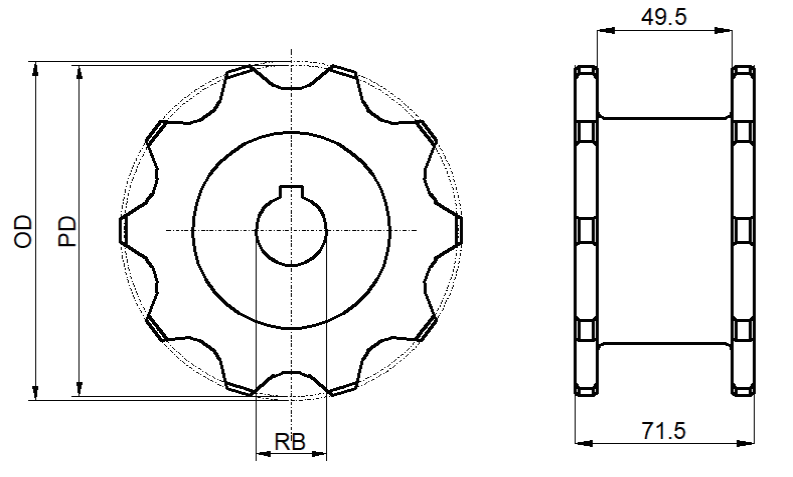

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

Габаритный чертёж Звёздочки механической обработки — FC103

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Звёздочки механической обработки — FC103 — звёздочки производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Звёздочки для серии FC. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
