| Артикул звёздочки | Число зубьев | Круглое отверстие, мм | Делительный диаметр, мм | Наружный диаметр, мм | Ступица, мм |
|---|---|---|---|---|---|
| Ведущие звёздочки механической обработки — FC63 | |||||
| FC63T8RB25-01 | — | 25 | — | — | — |
| FC63T8RB30-01 | — | 30 | — | — | — |
| FC63T8RB35-01 | 8 | 35 | 66.3 | 66.6 | — |
| FC63T8RB41-01 | 40 | — | |||
| FC63T9RB25-01 | 25 | — | |||
| FC63T9RB30-01 | 30 | — | |||
| FC63T9RB35-01 | 9 | 35 | 74.3 | 74.6 | — |
| FC63T9RB41-01 | 40 | — | |||
| FC63T10RB25-01 | 25 | 35 | |||
| FC63T10RB30-01 | 30 | ||||
| FC63T10RB35-01 | 10 | 35 | 82.2 | 82.5 | |
| FC63T10RB41-01 | 40 | ||||
| FC63T11RB25-01 | 25 | ||||
| FC63T11RB30-01 | 30 | ||||
| FC63T11RB35-01 | 11 | 35 | 90.1 | 90.5 | |
| FC63T11RB41-01 | 40 | ||||
| Материал | MC |

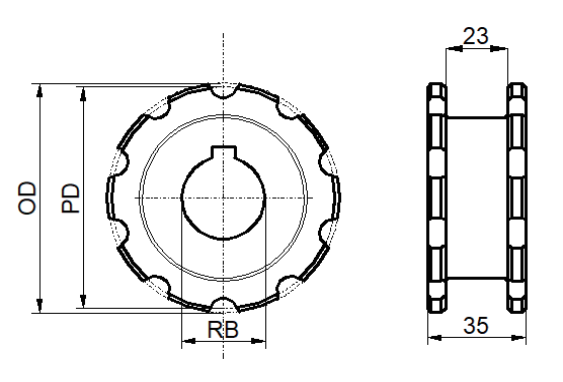

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.
Нажмите на чертёж, чтобы открыть в полном размере
Звёздочки механической обработки — FC63 — звёздочки производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Звёздочки для серии FC. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
