| Артикул звёздочки | Число зубьев | Круглое отверстие, мм | Делительный диаметр, мм | Наружный диаметр, мм | Ступица, мм |
|---|---|---|---|---|---|
| Ведущие звёздочки механической обработки — FC82.6 | |||||
| FC82.6T9RB25-01 | — | 25 | — | — | — |
| FC82.6T9RB30-01 | — | 30 | — | — | — |
| FC82.6T9RB35-01 | 9 | 35 | 96.5 | 97.1 | — |
| FC82.6T9RB40-01 | 40 | — | |||
| FC82.6T10RB25-01 | 25 | — | |||
| FC82.6T10RB30-01 | 30 | — | |||
| FC82.6T10RB35-01 | 10 | 35 | 106.8 | 1072.0 | — |
| FC82.6T10RB40-01 | 40 | — | |||
| FC82.6T11RB25-01 | 25 | 50 | |||
| FC82.6T11RB30-01 | 30 | ||||
| FC82.6T11RB35-01 | 11 | 35 | 117.1 | 117.7 | |
| FC82.6T11RB40-01 | 40 | ||||
| FC82.6T12RB25-01 | 25 | ||||
| FC82.6T12RB30-01 | 30 | ||||
| FC82.6T12RB35-01 | 12 | 35 | 127.5 | 128.1 | |
| FC82.6T12RB40-01 | 40 | ||||
| Материал | MC |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

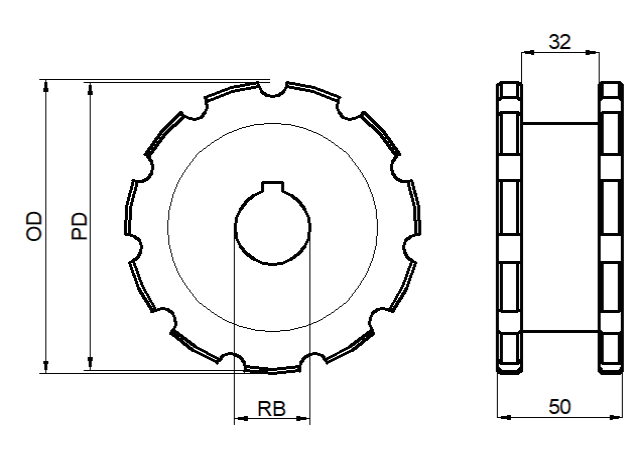

Нажмите на чертёж, чтобы открыть в полном размере

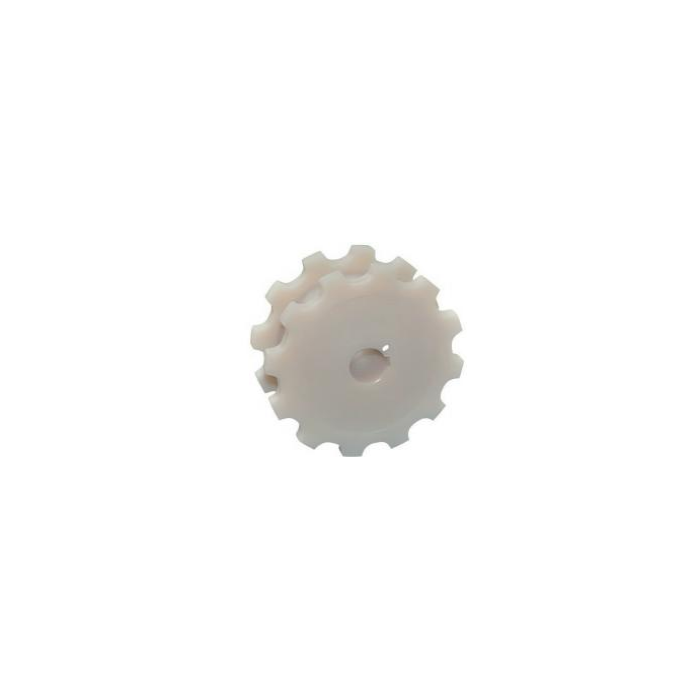

Звёздочки механической обработки — FC82.6 — звёздочки производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Звёздочки для серии FC. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
