| Артикул звёздочки | Число зубьев | Отверстие RB, мм | Делительный диаметр, мм | Наружный диаметр, мм | Ступица, мм |
|---|---|---|---|---|---|
| 1060T16RB25-01 | 16 | 25 | 131.2 | 130.9 | 35 |
| 1060T16RB30-01 | 30 | ||||
| 1060T16RB35-01 | 35 | ||||
| 1060T16RB40-01 | 40 | ||||
| 1060T18RB25-01 | 18 | 25 | 147.4 | 146.8 | |
| 1060T18RB30-01 | 30 | ||||
| 1060T18RB35-01 | 35 | ||||
| 1060T18RB40-01 | 40 | ||||
| 1060T21RB25-01 | 21 | 25 | 171.7 | 170.7 | |
| 1060T21RB30-01 | 30 | ||||
| 1060T21RB35-01 | 35 | ||||
| 1060T21RB40-01 | 40 |
| Материал | PA (полиамид) |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

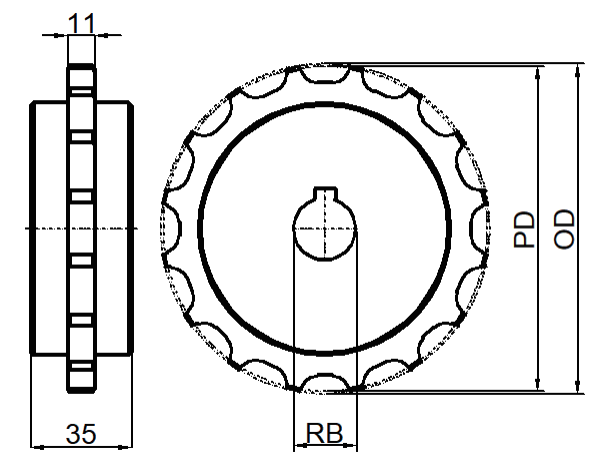

Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.
Звёздочки механической обработки — звёздочки производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Звёздочки для серий 1060, 783. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
