| Артикул ролика | Эквивалентное число зубьев | Отверстие RB, мм | Наружный диаметр OD, мм | Ступица, мм |
|---|---|---|---|---|
| 820T19RB25-04 | 19 | 25 | 117.0 | 57 |
| 820T19RB30-04 | 30 | |||
| 820T19RB35-04 | 35 | |||
| 820T21RB25-04 | 21 | 25 | 129.0 | |
| 820T21RB30-04 | 30 | |||
| 820T21RB35-04 | 35 | |||
| 820T23RB25-04 | 23 | 25 | 140.7 | |
| 820T23RB30-04 | 30 | |||
| 820T23RB35-04 | 35 | |||
| 820T25RB25-04 | 25 | 25 | 153.0 | |
| 820T25RB30-04 | 30 | |||
| 820T25RB35-04 | 35 | |||
| 820T25RB40-04 | 40 |
| Материал | PA, чёрный |

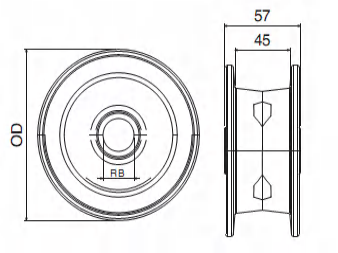

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.
Нажмите на чертёж, чтобы открыть в полном размере
Обводные ролики, литые — обводные ролики производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Обводные ролики для серий 820 и 812. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
