| Sprocket Code | Number of Teeth | RB | PD | OD | Hub Diama ter |
|---|---|---|---|---|---|
| mm | mm | mm | mm | ||
| 820T19RB25-03 | 19 | 25 | 115.7 | 117.0 | 53 |
| 820T19RB30-03 | 30 | ||||
| 820T19RB35-03 | 35 | ||||
| 820T21RB25-03 | 21 | 25 | 127.8 | 129.0 | |
| 820T21RB30-03 | 30 | ||||
| 820T21RB35-03 | 35 | ||||
| 820T23RB25-03 | 23 | 25 | 139.9 | 140.7 | |
| 820T23RB30-03 | 30 | ||||
| 820T23RB35-03 | 35 | ||||
| 820T23RB40-03 | 40 | ||||
| 820T25RB25-03 | 25 | 25 | 152.0 | 153.0 | |
| 820T25RB30-03 | 30 | ||||
| 820T25RB35-03 | 35 | ||||
| 820T25RB40-03 | 40 |
| Материал | PA-чёрный Количество |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

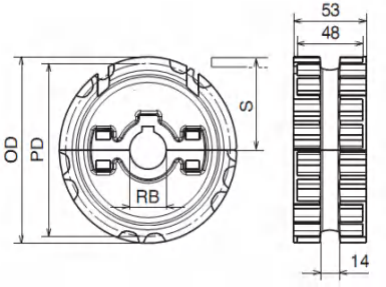

Нажмите на чертёж, чтобы открыть в полном размере

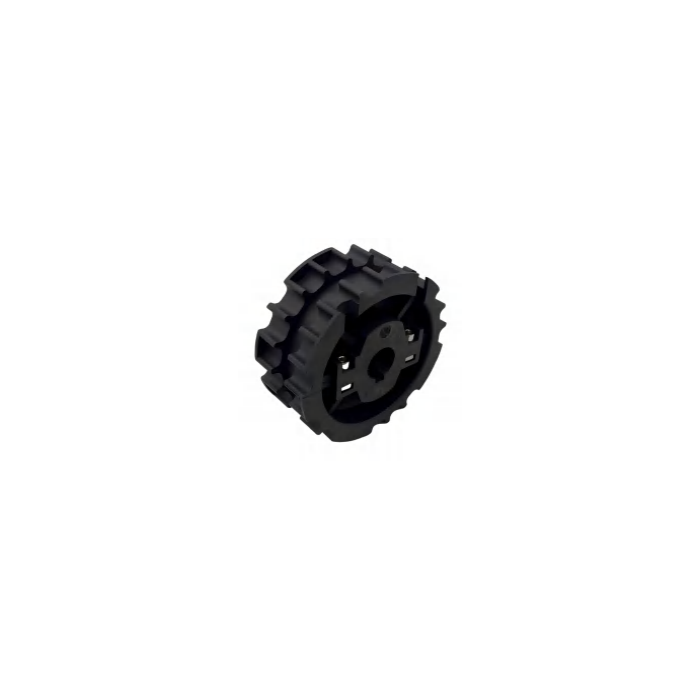

Литые звёздочки — звёздочки производства Shanghai Xinlei Transmission Equipment. Тип исполнения: for 820 series. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
