| Sprocket Code | Number of Teeth | RB | PD | OD | Hub Diamater |
|---|---|---|---|---|---|
| mm | mm | mm | mm | ||
| 880T10RB20-03 | 10 | 20 | 123.3 | 122.4 | 50 |
| 880T10RB25-03 | 25 | ||||
| 880T10RB30-03 | 30 | ||||
| 880T10RB35-03 | 35 | ||||
| 880T10RB40-03 | 40 | ||||
| 880T11RB20-03 | 11 | 20 | 135.2 | 134.9 | |
| 880T11RB25-03 | 25 | ||||
| 880T11RB30-03 | 30 | ||||
| 880T11RB35-03 | 35 | ||||
| 880T11RB40-03 | 40 | ||||
| 880T12RB20-03 | 12 | 20 | 147.2 | 147.3 | |
| 880T12RB25-03 | 25 | ||||
| 880T12RB30-03 | 30 | ||||
| 880T12RB35-03 | 35 | ||||
| 880T12RB40-03 | 40 |
| Материал | PA-чёрный Number Hub |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

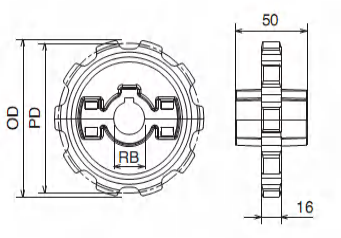

Нажмите на чертёж, чтобы открыть в полном размере

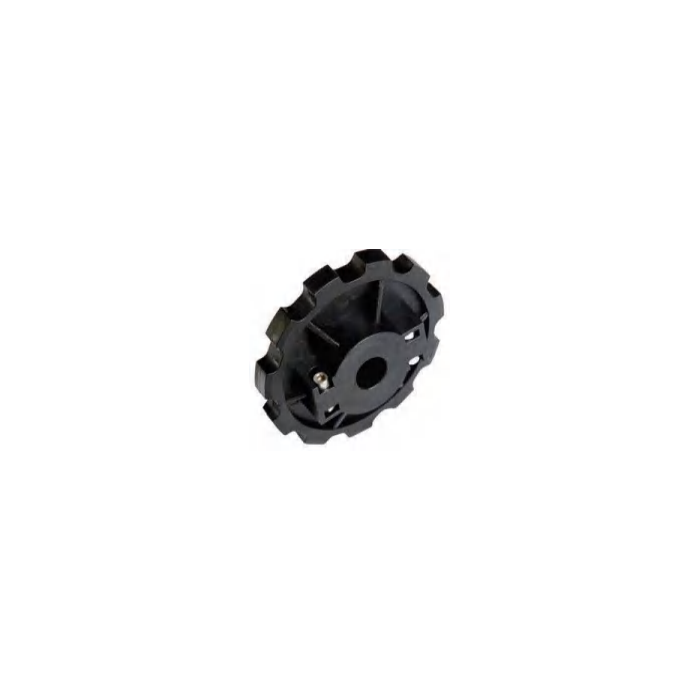

Литые звёздочки — звёздочки производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Sprockets for 828, 880TAB,880B ,880M,880TAB-BO series. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
