| Стандартная ширина, мм | Стандартная ширина, 152,4 мм | Стандартная ширина, 304,8 мм | Стандартная ширина, 457,2 мм | Стандартная ширина, 609,6 мм | Стандартная ширина, 762 мм | Стандартная ширина, 914,4 мм | Стандартная ширина, 1066,8 мм | Стандартная ширина, 152.4×N |
|---|---|---|---|---|---|---|---|---|
| дюйм | 6 | 12 | 18 | 24 | 30 | 36 | 42 | 6*N |
| Нестандартная ширина выпускается с шагом 16,9 мм (0,66″) | ||||||||
| Фактическая ширина ленты в большинстве случаев на 0,1–0,3 % больше или меньше | ||||||||
| Шаг | 50,8 мм |
| Толщина | 16 мм |
| Минимальная ширина | 152,4 мм |
| Тип поверхности | прямая (просвет 0%) и решётчатая (просвет 20%) |
| Стержень | 7,6 мм |
| Материал ленты | PP, Acetal |
| Материал стержня | PP, PBT |
| Разрывное усилие | 8 800 / 15 800 Н/м (зависит от материала) |
| Рабочая температура | +5…+105 °C / −30…+90 °C / +5…+93 °C (зависит от материала) |
| Вес ленты | 7,3 / 10,4 кг/м² (зависит от материала) |
| Стандартные ширины | 152,4, 304,8, 457,2, 609,6, 762, 914,4, 1066,8 мм, шаг 152,4 мм |
| Цвет | белый, синий |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

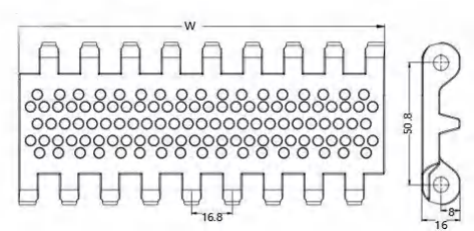

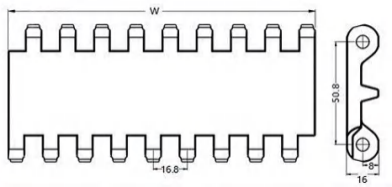

Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.
Серия MPB — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
