Серия OPB

Категория

РазделМодульные ленты
Страница каталогастр. 106
XINLEI · Модульные ленты

Серия OPB

Оригинальное название в каталоге: OPB Series
Артикулов: 0 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

Шаг50,8 мм
Толщина15,4 мм
Минимальная ширина152,4 мм
Тип поверхностипрямая (просвет 0%) и решётчатая (просвет 20%)
Стержень7,6 мм
Материал лентыPP, Acetal

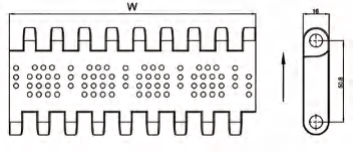

Артикулы и размеры (3) Технические характеристики (12) Габаритный чертёж Дополнительные схемы (2)
Стандартная ширина, ммСтандартная ширина, 152,4 ммСтандартная ширина, 304,8 ммСтандартная ширина, 457,2 ммСтандартная ширина, 609,6 ммСтандартная ширина, 762 ммСтандартная ширина, 914,4 ммСтандартная ширина, 1066,8 ммСтандартная ширина, 152.4×N
дюйм61218243036426*N
Нестандартная ширина выпускается с шагом 16,9 мм (0,66″)
Фактическая ширина ленты в большинстве случаев на 0,1–0,3 % больше или меньше
Шаг50,8 мм
Толщина15,4 мм
Минимальная ширина152,4 мм
Тип поверхностипрямая (просвет 0%) и решётчатая (просвет 20%)
Стержень7,6 мм
Материал лентыPP, Acetal
Материал стержняPP, PBT
Разрывное усилие8 800 / 15 800 Н/м (зависит от материала)
Рабочая температура+5…+105 °C / −30…+90 °C / +5…+93 °C (зависит от материала)
Вес ленты7,3 / 10,4 кг/м² (зависит от материала)
Стандартные ширины152,4, 304,8, 457,2, 609,6, 762, 914,4, 1066,8 мм, шаг 152,4 мм
Цветбелый, синий

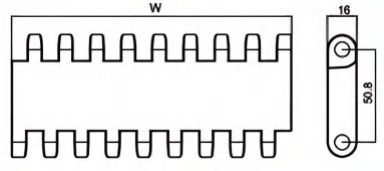

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

Габаритный чертёж Серия OPB

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Серия OPB — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
