| Стандартная ширина, мм | Стандартная ширина, 85 мм | Стандартная ширина, 170 мм | Стандартная ширина, 255 мм | Стандартная ширина, 340 мм | Стандартная ширина, 425 мм | Стандартная ширина, 510 мм | Стандартная ширина, 595 мм | Стандартная ширина, 680 мм | Стандартная ширина, 85×N |
|---|---|---|---|---|---|---|---|---|---|
| дюйм | 3.35 | 6.69 | 10.04 | 13.39 | 16.73 | 20.08 | 23.43 | 26.77 | 3.35*N |
| Нестандартная ширина выпускается с шагом 10 мм (0,39″) | |||||||||
| Фактическая ширина ленты в большинстве случаев на 0,1–0,3 % больше или меньше | |||||||||
| Шаг | 25,4 мм |
| Толщина | 8,7 мм |
| Минимальная ширина | 85 мм |
| Тип поверхности | решётчатая (просвет 38%) |
| Стержень | 4,6 мм |
| Стандартные ширины | 85, 170, 255, 340, 425, 510, 595, 680 мм, шаг 85 мм |
| Цвет | тёмно-зелёный, светло-зелёный |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

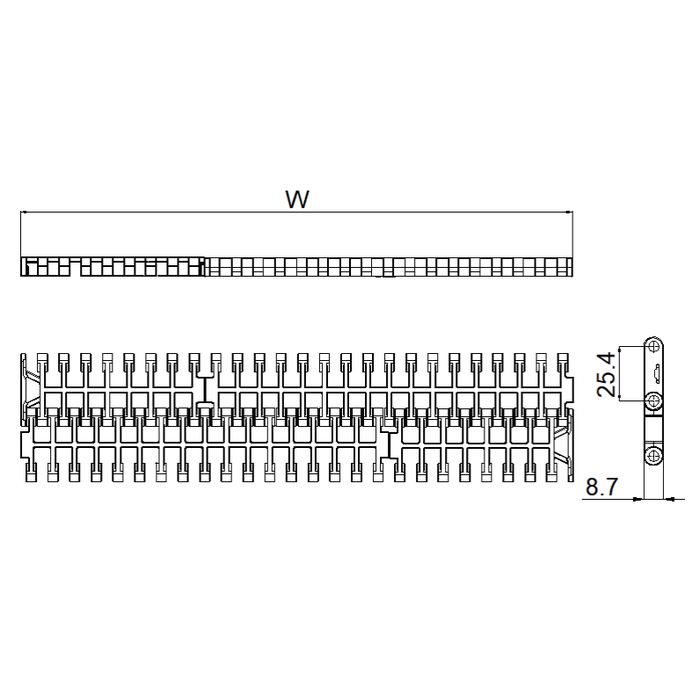

Нажмите на чертёж, чтобы открыть в полном размере

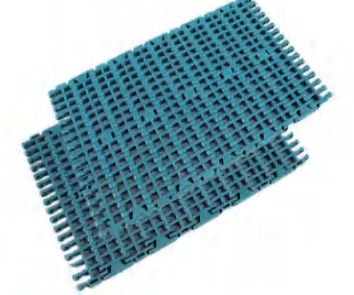

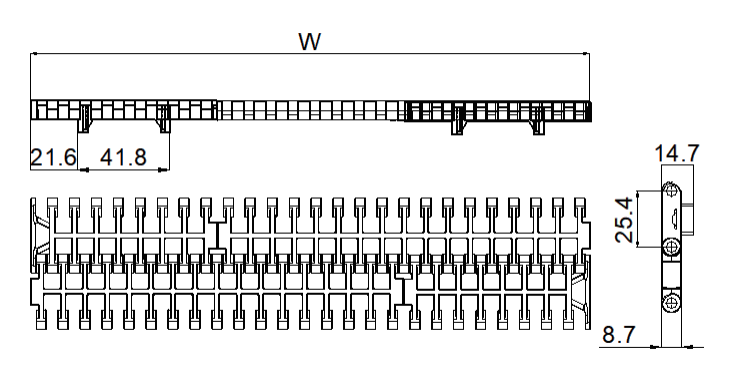

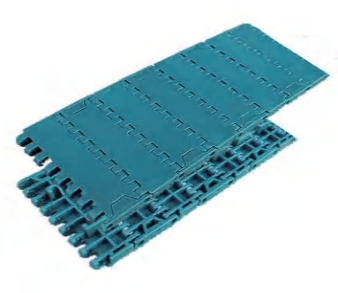

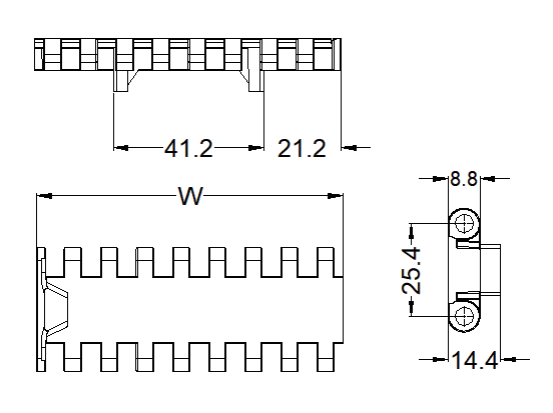

Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.
Шаг 25,4 мм — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
