| Форма 900 с приподнятыми рёбрами (по ширине) | Форма 900 с приподнятыми рёбрами (по ширине) | Форма 900 с приподнятыми рёбрами (по ширине) |
|---|---|---|
| W=28 ,37,46 mm | ||
| Шаг | 27,2 мм |
| Толщина | 11,5 мм |
| Минимальная ширина | 152,4 мм |
| Стержень | 4,6 мм |
| Стандартные ширины | 152,4, 228,6, 304,8, 457,2, 533,4, 609,6, 762 мм, шаг 152,4 мм |
| Цвет | синий |
| Цвет резины | чёрный |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

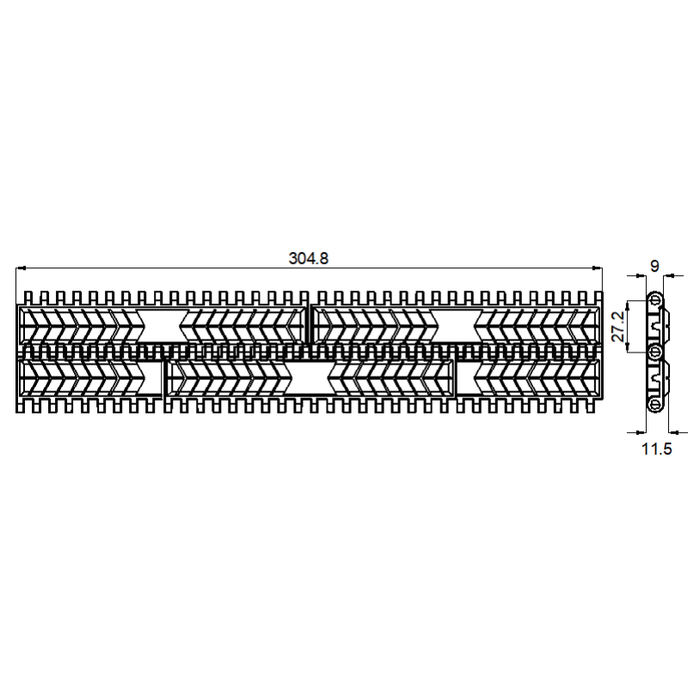

Нажмите на чертёж, чтобы открыть в полном размере

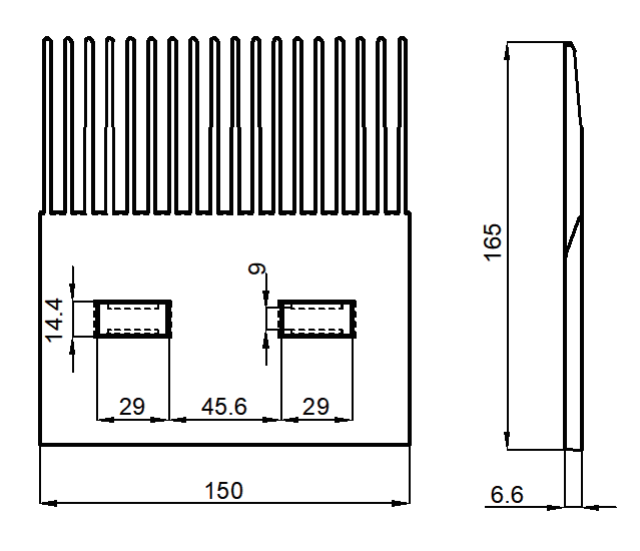

Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.

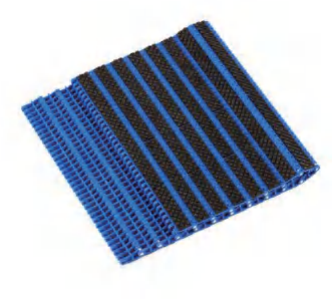

Шаг 27,2 мм — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
