| Type | Chain.ISO | Pitch | Profile | Bc | Hc | Hd1 | B | H |
|---|---|---|---|---|---|---|---|---|
| X-CT3-06B3 | 06B-3 | 3/8" | C5 | 28 | 16 | 25.7 | 13.4 | 19.2 |
| X-CT3CT3-08B3 | 08B-3 | 1/2" | C5 | 28 | 17 | 35 | 13.5 | 21.3 |
| X-CT3CT3-10B3 | 10B-3 | 5/8" | C4 | 50 | 17 | 42.1 | 13.4 | 22.1 |
| X-CT3CT3-12B3 | 12B-3 | 3/4" | C4 | 50 | 17 | 49.7 | 12.9 | 23 |
| X-CT3CT3-16B3 | 16B-3 | 1" | C6 | 80 | 19 | 79.4 | 13.8 | 26.9 |
| X-CT3CT3-20B3 | 20B-3 | 1 1/4" | C6 | 80 | 22 | 90.9 | 16.5 | 31.5 |
| X-CT3CT3-24B3 | 24B-3 | 1 1/2" | C6 | 80 | 22 | 120.1 | 16.9 | 34.7 |
| Материал | UHMW 500 |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

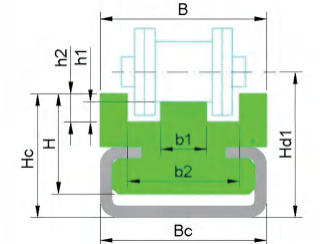

Нажмите на чертёж, чтобы открыть в полном размере

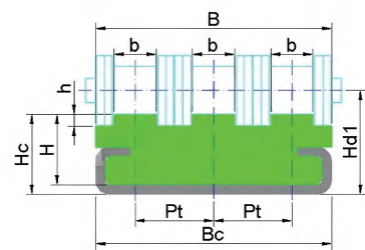

Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.

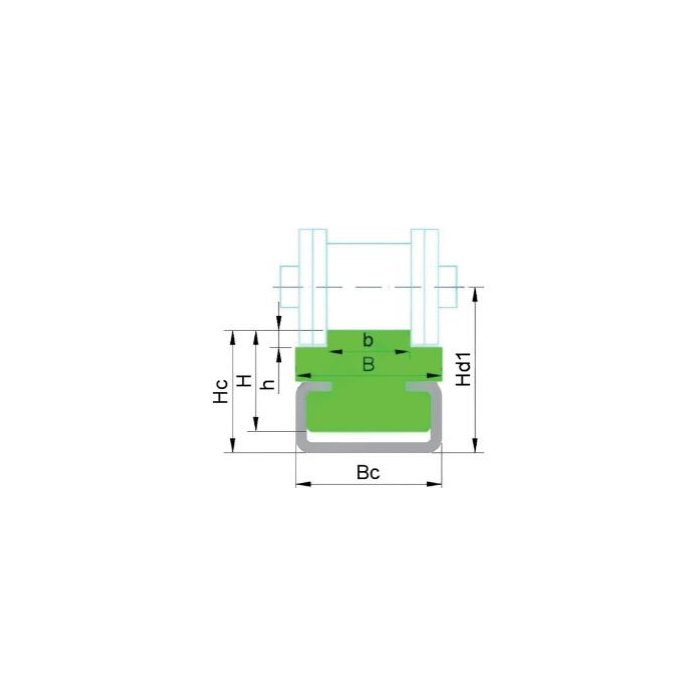

Направляющая роликовой цепи — тип CT — компоненты конвейеров производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
