| Type | Chain.ISO | Pitch | Profile | Bc | Hc | Hd1 | B | H |
|---|---|---|---|---|---|---|---|---|
| X-CE-06B1 | 06B-1 | 3/8" | C3 | 20 | 15 | 17.1 | 21 | 12 |
| X-CE-08B1 | 08B-1 | 1/2" | C3 | 20 | 17 | 20.1 | 24 | 14 |
| X-CE-10B1 | 10B-1 | 5/8" | C5 | 28 | 21 | 24.7 | 27 | 17 |
| X-CE-12B1 | 12B-1 | 3/4" | C5 | 28 | 21 | 24.8 | 30 | 17 |
| X-CE-16B1 | 16B-1 | 1" | C9 | 38 | 29 | 34.3 | 45 | 24 |
| X-CE-20B1 | 20B-1 | 1 1/4" | C9 | 38 | 31 | 37.9 | 51 | 26 |
| Материал | UHMW 500 |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

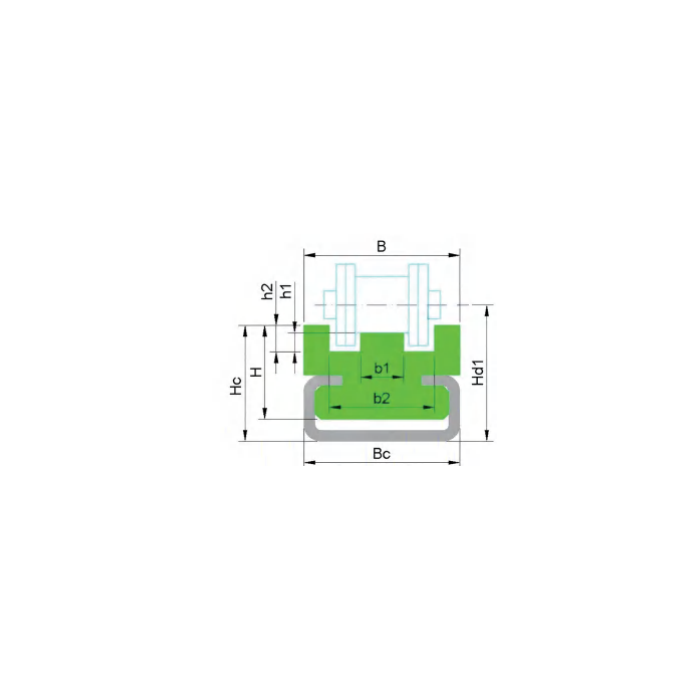

Нажмите на чертёж, чтобы открыть в полном размере

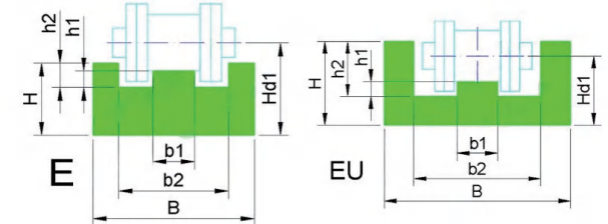

Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.
Направляющая роликовой цепи — тип E&U — компоненты конвейеров производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
