| Type | Chain.ISO | Pitch | Profi | lBec | Hc | Hd1 | B | H | Kg/m |
|---|---|---|---|---|---|---|---|---|---|
| X-CK-06B1 | 06B-1 | 3/8" | C3 | 20 | 23 | 20.1 | 20 | 20 | 0,62 |
| X-CK-08B1 | 08B-1 | 1/2" | C5 | 28 | 30 | 25.1 | 24 | 26 | 1,45 |
| X-CK-10B1 | 10B-1 | 5/8" | C5 | 28 | 32 | 26.2 | 28 | 28 | 1,40 |
| X-CK-12B1 | 12B-1 | 3/4" | C9 | 38 | 42 | 35.2 | 32 | 37 | 1,71 |
| X-CK-16B1 | 16B-1 | 1" | C9 | 38 | 52 | 42.5 | 40 | 47 | 1,60 |
| X-CK-20B1 | 20B-1 | 1 1/4" | C12 | 60 | 59 | 47.2 | 60 | 54 | 4,80 |
| X-CK-24B1 | 24B-1 | 1 1/2" | C12 | 60 | 69 | 54.3 | 60 | 64 | 5,00 |
| X-CK-28B1 | 28B-1 | 1 3/4" | C12 | 60 | 78 | 60.5 | 70 | 73 | 6,20 |
| X-CK-32B1 | 32B-1 | 2" | C12 | 60 | 79 | 60.5 | 70 | 74 | 6,20 |
| Материал | UHMW 500 |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

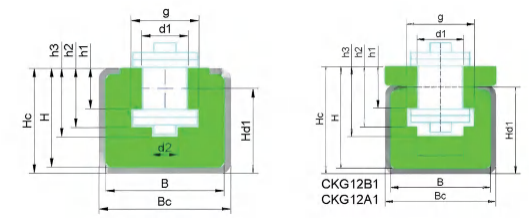

Нажмите на чертёж, чтобы открыть в полном размере

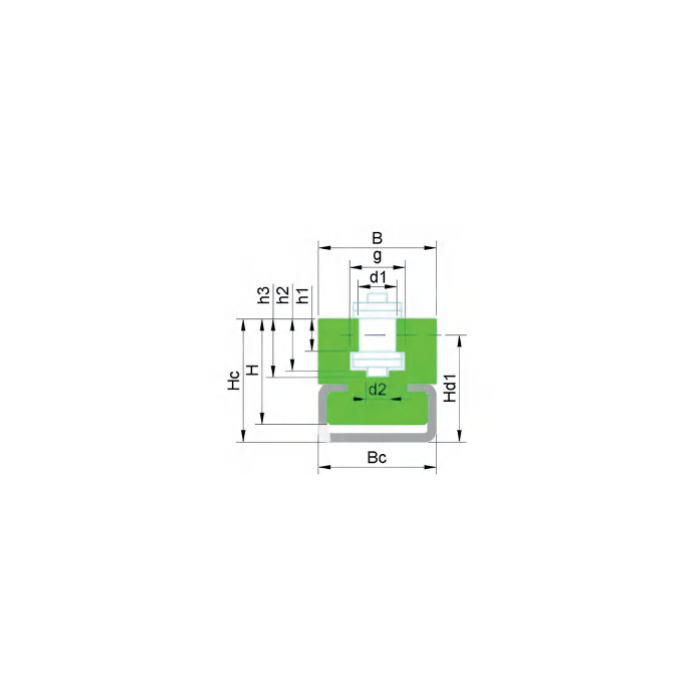

Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.
Направляющая роликовой цепи — тип K — компоненты конвейеров производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
