| B | C | L | S | Резьба метрическая: M12 | Резьба метрическая: M16 |
|---|---|---|---|---|---|
| 38 | 35.4 | 43 | 35 | —— | TE-S38-M16 |
| 40 | 37.5 | 55 | 45 | TE-S40-M12 | TE-S40-M16 |
| 50 | 47.5 | 55 | 44 | —— | TE-S50-M16 |
| Материал | полиамид, резьбовая втулка: латунь с никелевым покрытием |

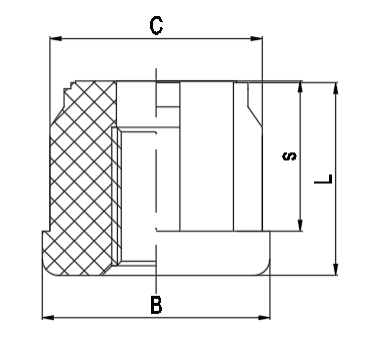

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.
Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.

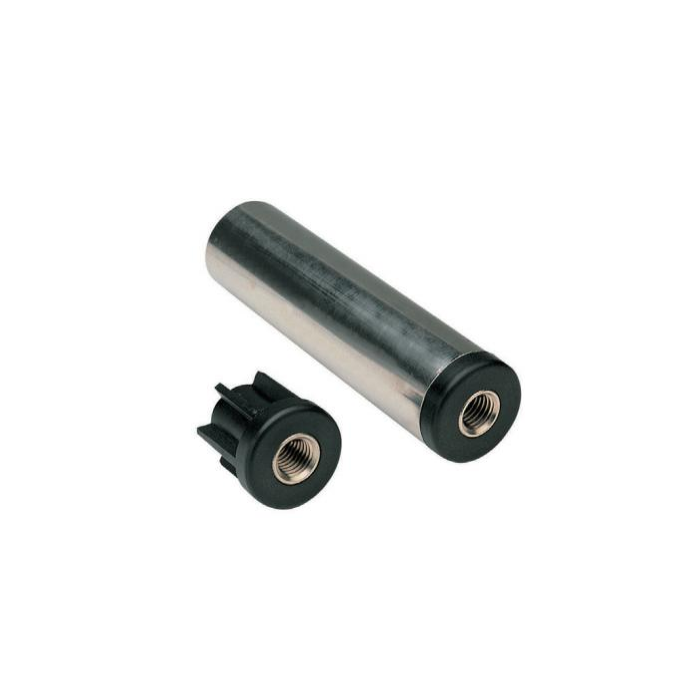

Круглые окончания труб — компоненты конвейеров производства Shanghai Xinlei Transmission Equipment. Тип исполнения: Резьбовые окончания для круглых и квадратных труб. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
