Главная/Каталог/Звёздочки/Звёздочка — X2120
Звёздочка — X2120

Категория

РазделЗвёздочки
Страница каталогастр. 109
XINLEI · Звёздочки

Звёздочка — X2120

Оригинальное название в каталоге: Sprocket
Артикулов: 21 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

МатериалPA6 (натуральный белый)
Артикулы и размеры (20) Технические характеристики (1) Габаритный чертёж
Артикул звёздочкиЧисло зубьевКруглое отверстие, ммДелительный диаметр, ммНаружный диаметр, ммСтупица, мм
X2120T16RB25-01162564.0764.523
X2120T16RB30-0130
X2120T16RB35-0135
X2120T16RB40-0140
X2120T20RB25-01202579.980.2
X2120T20RB30-0130
X2120T20RB35-0135
X2120T20RB40-0140
X2120T24RB25-01242595.7795.9
X2120T24RB30-0130
X2120T24RB35-0135
X2120T24RB40-0140
X2120T28RB25-012825111.64111.7
X2120T28RB30-0130
X2120T28RB35-0135
X2120T28RB40-0140
X2120T32RB25-013225127.5127.5
X2120T32RB30-0130
X2120T32RB35-0135
X2120T32RB40-0140
МатериалPA6 (натуральный белый)

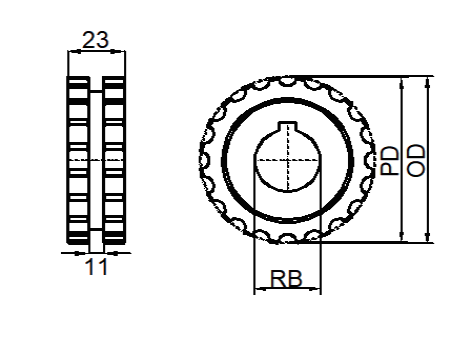

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

Габаритный чертёж Звёздочка — X2120

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Звёздочка — X2120 — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
