Звёздочка — X500, X1100

Категория

РазделЗвёздочки
Страница каталогастр. 110
XINLEI · Звёздочки

Звёздочка — X500, X1100

Оригинальное название в каталоге: Sprocket
Артикулов: 2 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

МатериалPA (полиамид)
Артикулы и размеры (8) Технические характеристики (1) Габаритный чертёж
Число зубьевДелительный диаметр PD, ммНаружный диаметр OD, ммОтверстие, ммСтупица, мм
Ведущие звёздочки механической обработки — X500
1249.549.820,2520
1457.075820,25
2081.188225,30,40,40×40
2497.89825,30,40,40×40
Литые ведущие звёздочки — X500
28113.4116.23020
38153.8157.440,40×40,60×60
МатериалPA (полиамид)

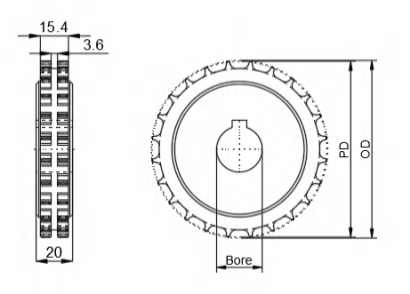

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

Габаритный чертёж Звёздочка — X500, X1100

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Звёздочка — X500, X1100 — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
