| Sprocket Code | Number of Teeth | Bore | Pitch Diameter | Outside Diameter | Hub Diamater |
|---|---|---|---|---|---|
| mm | mm | mm | mm | ||
| X1100T16RB30-03 | 16 | 25 | 75.89 | 78.8 | 18.7 |
| X1100T16RB35-03 | 30 | ||||
| X1100T24RB20-03 | 24 | 20 | 116.5 | 118.2 | |
| X1100T24RB25-03 | 25 | ||||
| X1100T24RB35-03 | 35 | ||||
| X1100T24SQ40-03 | 40*40 | ||||
| X1100T32RB30-03 | 32 | 30 | 155 | 157.7 | |
| X1100T32RB40-03 | 40 | ||||
| X1100T32SQ40-03 | 40*40 |
| Материал | PA, чёрный |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

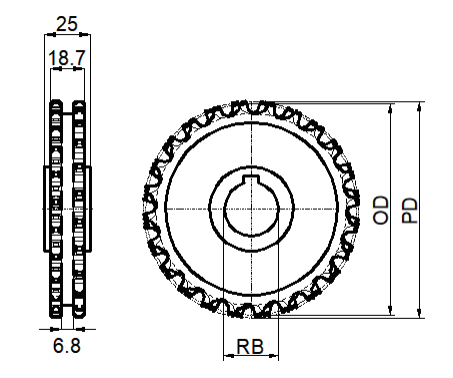

Нажмите на чертёж, чтобы открыть в полном размере
Sprocket — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
