| Число зубьев | Делительный диаметр PD, мм | Наружный диаметр OD, мм | Отверстие, мм | Ступица, мм |
|---|---|---|---|---|
| Ведущие звёздочки механической обработки — X1000 | ||||
| 16 | 130.1 | 130.2 | 25,30,35,40 | 30 |
| 18 | 146.3 | 146.5 | 25,30,35,40 | |
| Разъёмные литые ведущие звёздочки — X1000 | ||||
| 18 | 146.3 | 146.5 | 30,40 | 39 |
| Материал | PA6, натуральный белый |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

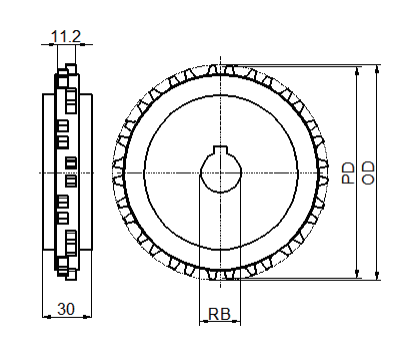

Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.
Звёздочка — X1000 — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
