| Число зубьев | Делительный диаметр PD, мм | Наружный диаметр OD, мм | Отверстие, мм | Ступица, мм |
|---|---|---|---|---|
| Ведущие звёздочки механической обработки — X1005 | ||||
| 12 | 98.14 | 97 | 25,30,40,40×40 | 38 |
| 16 | 130.2 | 130 | 25,30,40,40×40 | |
| 18 | 146.3 | 145.3 | 25,30,40,40×40 | |
| 21 | 170.4 | 169.7 | 25,30,40,40×40 | |
| Материал | PA (полиамид) |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

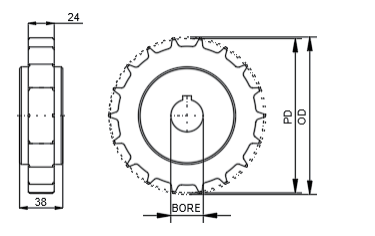

Нажмите на чертёж, чтобы открыть в полном размере
Звёздочка — X1005, X1600 — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
