| Number of Teeth | PD | OD | Bore | Hub Dia |
|---|---|---|---|---|
| mm | mm | mm | mm | |
| Molded Drive sprockets - X2500 | — | — | — | — |
| 10 | 81.4 | 83.4 | 25,30,40,40×40 | 30 |
| 12 | 98.1 | 100.3 | 25,30,40,40×40 | |
| 15 | 122.2 | 124.8 | 25,30,40,40×40 | |
| 16 | 130.2 | 133 | 25,30,40,40×40 | |
| 18 | 146.2 | 149.2 | 25,30,40,40×40 |
| Материал | PA6 |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

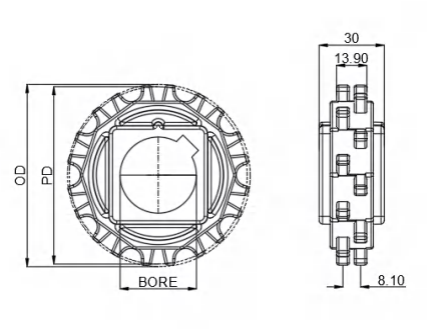

Нажмите на чертёж, чтобы открыть в полном размере
Sprocket — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
