Звёздочка — X7100

Категория

РазделЗвёздочки
Страница каталогастр. 115
XINLEI · Звёздочки

Звёздочка — X7100

Оригинальное название в каталоге: Sprocket
Артикулов: 15 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

МатериалPA6 (натуральный белый)
Артикулы и размеры (17) Технические характеристики (1) Габаритный чертёж
Артикул звёздочкиЧисло зубьевКруглое отверстие, ммДелительный диаметр, ммНаружный диаметр, ммСтупица, мм
Ведущие звёздочки механической обработки — X7100
X7100T10RB20-01—20———
X7100T10RB25-01102582.2114.4—
X7100T10RB30-0130—
X7100T12RB25-0125—
X7100T12RB30-0130—
X7100T12RB35-01123598.298.8—
X7100T12RB40-0140—
X7100T15RB25-012525
X7100T15RB30-0130
X7100T15RB35-011535122.2123.5
X7100T15RB40-0140
X7100T18RB25-0125
X7100T18RB30-0130
X7100T18RB35-011835146.3148.1
X7100T18RB40-0140
*Квадратные отверстия доступны для некоторых размеров — уточняйте у менеджера *Возвратные звёздочки механической обработки: указывайте «-05», например X7100T15RB40-05
МатериалPA6 (натуральный белый)

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

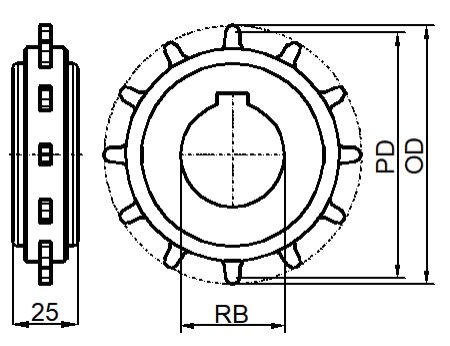

Габаритный чертёж Звёздочка — X7100

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Звёздочка — X7100 — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
