Звёздочка — X2253, X7705

Категория

РазделЗвёздочки
Страница каталогастр. 116
XINLEI · Звёздочки

Звёздочка — X2253, X7705

Оригинальное название в каталоге: Sprocket
Артикулов: 13 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

МатериалPA6, натуральный белый
Артикулы и размеры (13) Технические характеристики (1) Габаритный чертёж
Артикул звёздочкиЧисло зубьевКруглое отверстие, ммДелительный диаметр, ммНаружный диаметр, ммSСтупица, мм
mm
Ведущие звёздочки механической обработки — X2253
X2253T8RB20-01—20————
X2253T8RB30-0183066.466.628.8—
X2253T10RB25-0125—
X2253T10RB40-01104082.282.436.8—
X2253T12RB20-0120—
X2253T12RB25-01122598.198.344.725
X2253T12RB40-0140
X2253T16RB30-0130
X2253T16RB50-011650130.2130.460.8
X2253T18RB30-0130
X2253T18RB50-011850146.3146.568.8
*Возвратные звёздочки механической обработки: указывайте «-05», например 2253T8RB20-05
МатериалPA6, натуральный белый

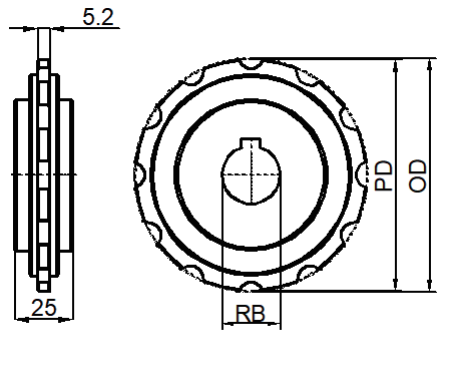

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

Габаритный чертёж Звёздочка — X2253, X7705

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Звёздочка — X2253, X7705 — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
