Звёздочка — X7705

Категория

РазделЗвёздочки
Страница каталогастр. 116
XINLEI · Звёздочки

Звёздочка — X7705

Оригинальное название в каталоге: Sprocket
Артикулов: 17 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

МатериалPA6 (натуральный белый)
Артикулы и размеры (18) Технические характеристики (1) Габаритный чертёж
Артикул звёздочкиЧисло зубьевКруглое отверстие, ммДелительный диаметр, ммНаружный диаметр, ммСтупица, мм
Ведущие звёздочки механической обработки — X7705
X7705T14RB25-01—25———
X7705T14RB30-01—30———
X7705T14RB35-011435114.1114.5—
X7705T14RB40-0140—
X7705T16RB25-0125—
X7705T16RB30-0130—
X7705T16RB35-011635130.2130.6—
X7705T16RB40-0140—
X7705T18RB25-012550
X7705T18RB30-0130
X7705T18RB35-011835146.3146.9
X7705T18RB40-0140
X7705T21RB25-0125
X7705T21RB30-0130
X7705T21RB35-012135170.4170.9
X7705T21RB40-0140
*Квадратные отверстия доступны для некоторых размеров — уточняйте у менеджера *Возвратные звёздочки механической обработки: указывайте «-05», например X7705T14RB25-05
МатериалPA6 (натуральный белый)

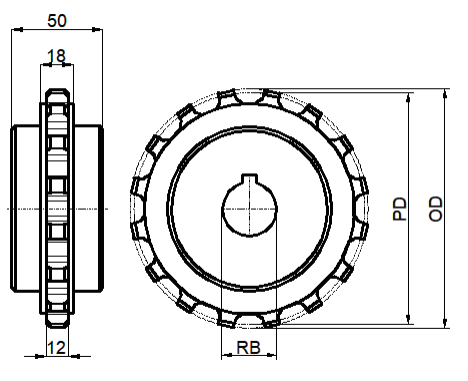

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

Габаритный чертёж Звёздочка — X7705

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Звёздочка — X7705 — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
