| Число зубьев | Делительный диаметр PD, мм | Наружный диаметр OD, мм | Отверстие, мм | Ступица, мм |
|---|---|---|---|---|
| Ведущие звёздочки механической обработки — MPB | ||||
| 8 | 123.4 | 132.8 | 25,30,40,40*40 | 25 |
| 10 | 161.7 | 164.4 | 25,30,40,40*40 | |
| 12 | 191 | 196 | 25,30,40,40*40 | |
| Литые ведущие звёздочки — MPB | ||||
| 8 | 130 | 132.7 | 40*40 | 38 |
| 10 | 161.7 | 164.4 | 35,40,38*38,40*40 | 38 |
| 12 | 191 | 196 | 40*40 | 42 |
| Материал | PA6 |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

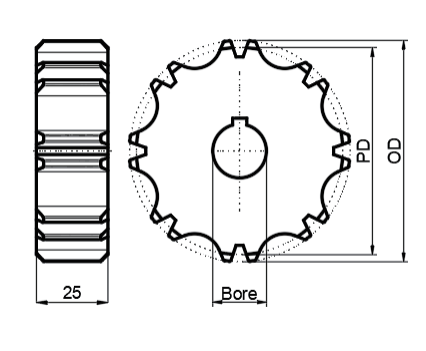

Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.

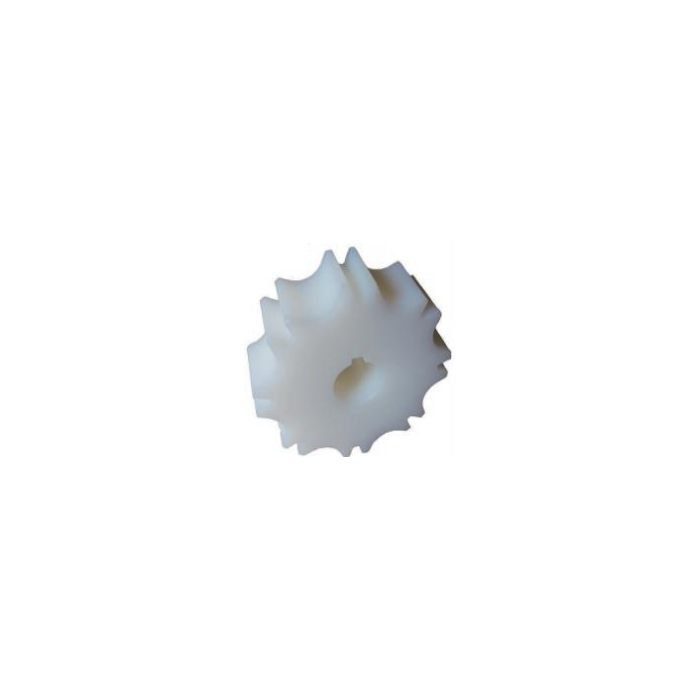

Звёздочка — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
