| Number of Teeth | PD | OD | Bore | Hub Dia |
|---|---|---|---|---|
| mm | mm | mm | mm | |
| Machined Drive sprockets - OPB | — | — | — | — |
| 8 | 130 | 132.7 | 25,30,40,40*40 | 35 |
| 10 | 161.7 | 164.4 | 25,30,40,40*40 | |
| 12 | 193.6 | 196.3 | 25,30,40,40*40 | |
| Molded Drive sprockets - OPB | ||||
| 8 | 130 | 132.7 | 30，40,40*40 | 42 |
| 10 | 161.7 | 164.4 | 30,35,40,40*40 |
| Материал | PA6, натуральный белый |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

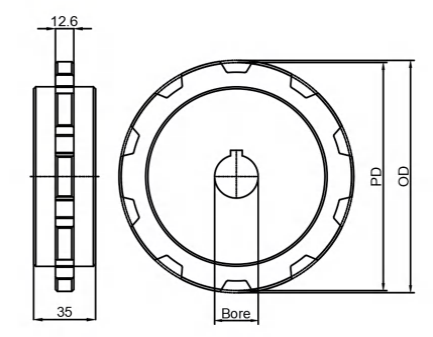

Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.

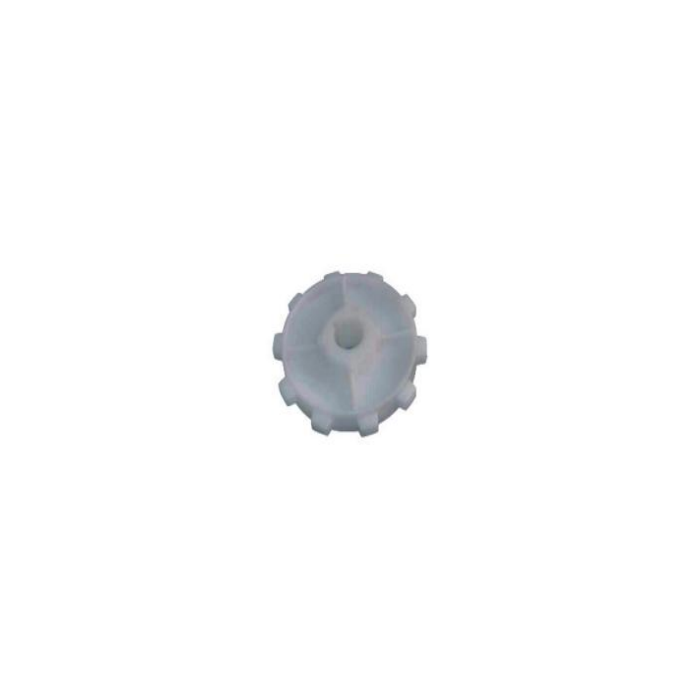

Sprocket — звёздочки производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
