| Данные ленты | Данные ленты | Данные ленты | Данные ленты |
|---|---|---|---|
| Материал ленты | PP | Ac | металл |
| Материал стержня | PP | PP | PBT |
| Прочность на разрыв, Н/м | 10000 | 17280 | 22000 |
| Диапазон температур, °C | 5-105 | -30-90 | 5-93 |
| Масса ленты, кг/м² (Flat Top) | 4.2 | 6.4 | 6.4 |
| Масса ленты, кг/м² (Flush Grid) | 3.8 | 5.8 | 5.8 |
| Шаг | 25,4 мм |
| Толщина | 8,7 мм |
| Минимальная ширина | 85 мм |
| Тип поверхности | прямая (просвет 0%) |
| Стержень | 4,6 мм |
| Материал ленты | PP, Acetal |
| Материал стержня | PP, PBT |
| Разрывное усилие | 10 000 / 17 280 / 22 000 Н/м (зависит от материала) |
| Рабочая температура | +5…+105 °C / −30…+90 °C / +5…+93 °C (зависит от материала) |
| Вес ленты | 4,2 / 6,4 кг/м² (зависит от материала) |
| Стандартные ширины | 85, 170, 255, 340, 425, 510, 595, 680 мм, шаг 85 мм |
| Цвет | тёмно-зелёный, светло-зелёный |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

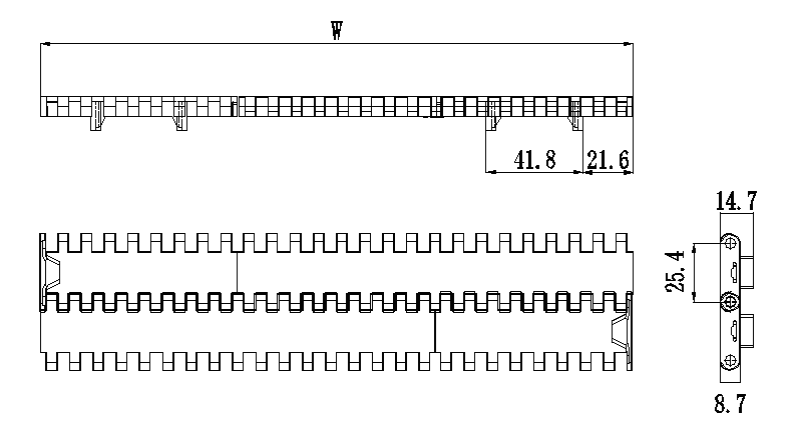

Нажмите на чертёж, чтобы открыть в полном размере

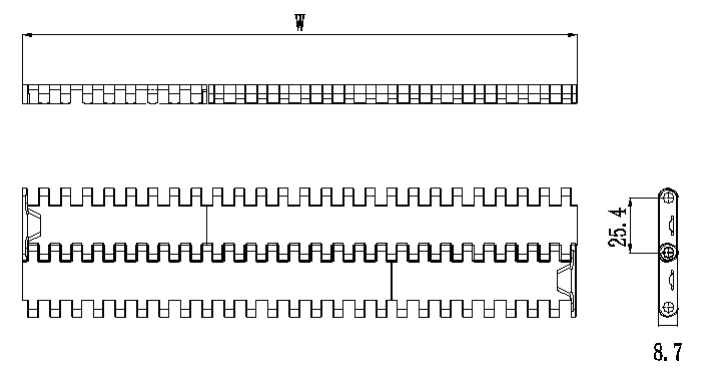

Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.
Серия X1000 — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
