Серия X1500

Категория

РазделМодульные ленты
Страница каталогастр. 71
XINLEI · Модульные ленты

Серия X1500

Оригинальное название в каталоге: X1500 Series
Артикулов: 1 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

Шаг15,2 мм
Толщина11,2 мм
Минимальная ширина206 мм
Тип поверхностирешётчатая (просвет 12,5%)
Стержень5 мм
Материал лентыAcetal
Артикулы и размеры (2) Технические характеристики (12) Габаритный чертёж
Стандартная ширина, ммСтандартная ширина, 206 ммСтандартная ширина, 283 ммСтандартная ширина, 360 ммСтандартная ширина, 437 ммСтандартная ширина, 514 ммСтандартная ширина, 591 ммСтандартная ширина, 668 ммСтандартная ширина, 206+77×N
дюйм8.1111.1414.1717.220.2423.2726.38.11+3*N
Фактическая ширина ленты в большинстве случаев на 0,1–0,3 % больше или меньше
Шаг15,2 мм
Толщина11,2 мм
Минимальная ширина206 мм
Тип поверхностирешётчатая (просвет 12,5%)
Стержень5 мм
Материал лентыAcetal
Материал стержняPBT, PP
Разрывное усилие14 500 / 11 900 Н/м (зависит от материала)
Рабочая температура−30…+90 °C / +5…+93 °C (зависит от материала)
Вес ленты7,7 кг/м²
Стандартные ширины206, 283, 360, 437, 514, 591, 668 мм, шаг 77 мм
Цветтёмно-зелёный

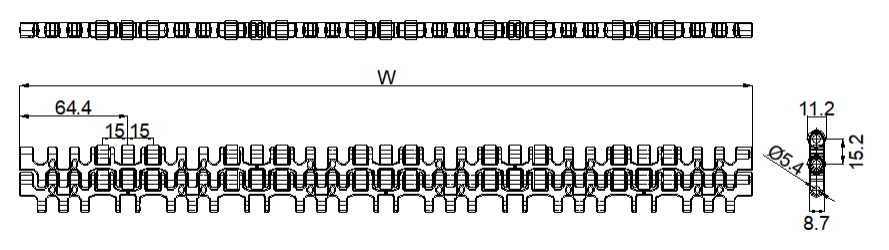

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

Габаритный чертёж Серия X1500

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Серия X1500 — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
