| P116: стандартная ширина, мм | P116: стандартная ширина, 76,2 мм | P116: стандартная ширина, 152,4 мм | P116: стандартная ширина, 228,6 мм | P116: стандартная ширина, 304,8 мм | P116: стандартная ширина, 457,2 мм | P116: стандартная ширина, 533,4 мм | P116: стандартная ширина, 609,6 мм | P116: стандартная ширина, 609,6 мм | P116: стандартная ширина, 76.2×N |
|---|---|---|---|---|---|---|---|---|---|
| дюйм | 3 | 6 | 9 | 12 | 18 | 21 | 24 | 24 | 3*N |
| Фактическая ширина ленты в большинстве случаев на 0,1–0,3 % больше или меньше | |||||||||
| Шаг | 25,4 мм |
| Толщина | 8,7 мм |
| Минимальная ширина | 76,2 мм |
| Тип поверхности | прямая (просвет 0%) |
| Стержень | 6 мм |
| Материал ленты | Acetal |
| Материал стержня | PBT, PP |
| Разрывное усилие | 20 200 / 16 000 Н/м (зависит от материала) |
| Рабочая температура | −30…+90 °C / +5…+93 °C (зависит от материала) |
| Вес ленты | 9,2 кг/м² |
| Стандартные ширины | 76,2, 152,4, 228,6, 304,8, 457,2, 533,4, 609,6, 609,6 мм, шаг 76,2 мм |
| Цвет | белый, синий |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

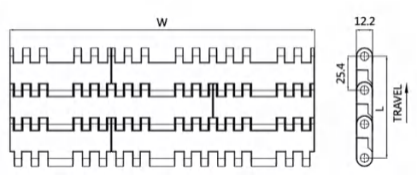

Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.

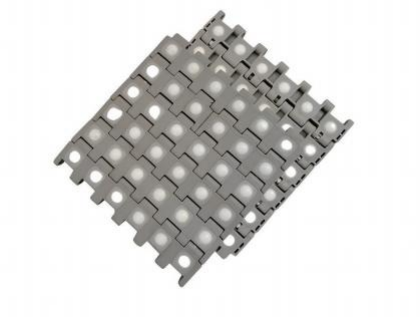

Серия X2253 — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
