| Стандартная ширина, мм | Стандартная ширина, 150 мм | Стандартная ширина, 200 мм | Стандартная ширина, 250 мм | Стандартная ширина, 300 мм | Стандартная ширина, 350 мм | Стандартная ширина, 400 мм | Стандартная ширина, 450 мм | Стандартная ширина, 50×N |
|---|---|---|---|---|---|---|---|---|
| дюйм | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 2*N |
| Нестандартная ширина выпускается с шагом 16,66 мм (0,66″) | ||||||||
| Фактическая ширина ленты в большинстве случаев на 0,1–0,3 % больше или меньше | ||||||||
| Шаг | 25.4 мм |
| Минимальная ширина | 150 мм |
| Цвет | Option: синий or белый |
| Толщина | 10 мм |
| Тип поверхности | прямая (просвет 0%) и решётчатая (просвет 35%) |
| Стержень | 5,0 мм |
| Материал ленты | PP, Acetal |
| Материал стержня | PP, PBT |
| Разрывное усилие | 8 900 / 18 000 / 9 000 Н/м (зависит от материала) |
| Рабочая температура | +5…+105 °C / −30…+90 °C / +5…+93 °C (зависит от материала) |
| Вес ленты | 5,4 / 8,5 кг/м² (зависит от материала) |
| Стандартные ширины | 150, 200, 250, 300, 350, 400, 450 мм, шаг 50 мм |

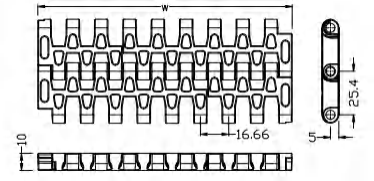

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.
Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.
Серия X2500 — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
