| Ширина, мм | Ширина, 254 мм | Ширина, 304,8 мм | Ширина, 355,6 мм | Ширина, 406,4 мм | Ширина, 457,2 мм | Ширина, 508 мм | Ширина, 609,9 мм | Ширина, 254×N+50.8*n |
|---|---|---|---|---|---|---|---|---|
| дюйм | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 10*N+2*n |
| Нестандартная ширина выпускается с шагом 50,8 мм (2″) | ||||||||
| Фактическая ширина ленты в большинстве случаев на 0,1–0,3 % больше или меньше | ||||||||
| Шаг | 50.8 мм |
| Минимальная ширина | 152.4 мм |
| Цвет | Option:серый |
| Минимальная ширина | 254 мм |
| Цвет | Option:серый for belt , белый for roller |
| Толщина | 21,4 мм |
| Тип поверхности | решётчатая (просвет 26%) и решётчатая (просвет 18%) |
| Стержень | 6 мм |
Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

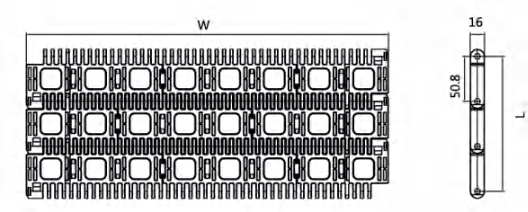

Нажмите на чертёж, чтобы открыть в полном размере

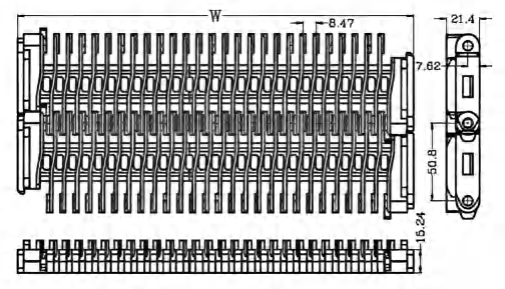

Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.
Звёздочка — X400 — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
