| Стандартная ширина, мм | Стандартная ширина, 225 мм | Стандартная ширина, 300 мм | Стандартная ширина, 375 мм | Стандартная ширина, 450 мм | Стандартная ширина, 525 мм | Стандартная ширина, 600 мм | Стандартная ширина, 675 мм | Стандартная ширина, 225+75×N |
|---|---|---|---|---|---|---|---|---|
| дюйм | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 9+3*N |
| Нестандартная ширина выпускается с шагом 18,75 мм (0,74″) | ||||||||
| Фактическая ширина ленты в большинстве случаев на 0,1–0,3 % больше или меньше | ||||||||
| Шаг | 50.8 мм |
| Минимальная ширина | 155.6 мм |
| Цвет | Option:серый |
| Толщина | 16 мм |
| Тип поверхности | решётчатая (просвет 34%) и решётчатая (просвет 17%) |
| Стержень | 7 мм |
| Материал ленты | PP |
| Материал стержня | PBT, PP |
| Разрывное усилие | 28 000 / 19 000 Н/м (зависит от материала) |
| Рабочая температура | +5…+93 °C / +5…+105 °C (зависит от материала) |
| Вес ленты | 8 кг/м² |
| Стандартные ширины | 225, 300, 375, 450, 525, 600, 675 мм, шаг 75 мм |

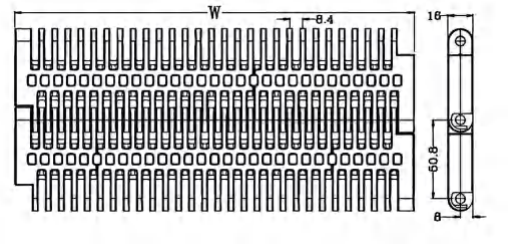

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.
Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.

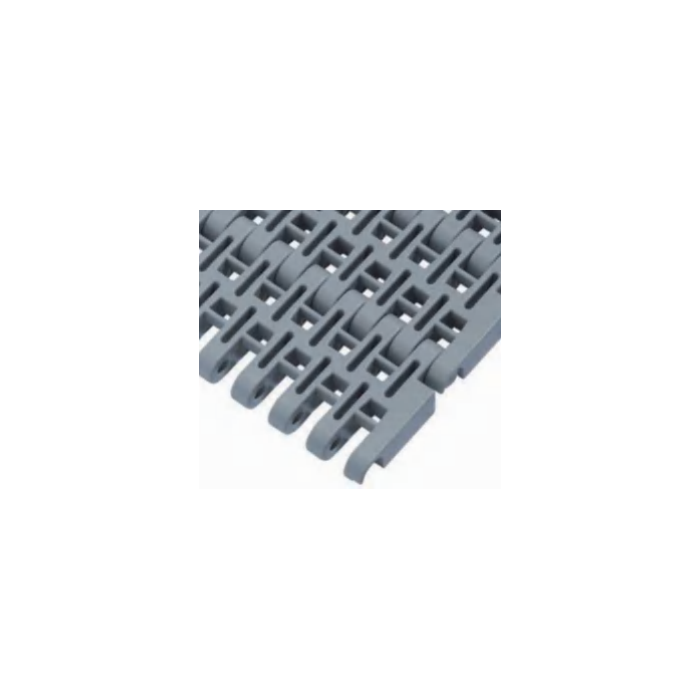

Серия X5032 — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
