Серия X5200

Категория

РазделМодульные ленты
Страница каталогастр. 84
XINLEI · Модульные ленты

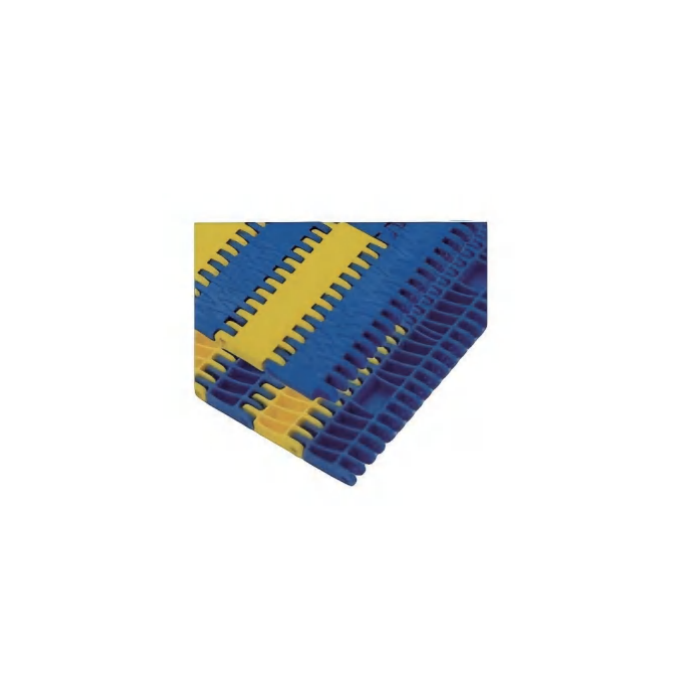

Серия X5200

Оригинальное название в каталоге: X5200 Series
Артикулов: 2 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

Основное применениепроизводство гофроупаковки
Шаг25 мм
Минимальная ширина75 мм
ЦветOption: синий or Yellow
Шаг25.4 мм
Минимальная ширина76.2 мм
Артикулы и размеры (1) Технические характеристики (15) Габаритный чертёж Дополнительные схемы (2)
мм76.2152.4228.6304.8457.2533.4609.676276.2*N
дюйм36912182124303*N
Основное применениепроизводство гофроупаковки
Шаг25 мм
Минимальная ширина75 мм
ЦветOption: синий or Yellow
Шаг25.4 мм
Минимальная ширина76.2 мм
Толщина12,2 мм
Тип поверхностипрямая (просвет 0%)
Стержень4,6 мм
Материал лентыPP, Acetal
Материал стержняPP, PBT
Разрывное усилие9 000 / 15 000 / 13 500 Н/м (зависит от материала)
Рабочая температура+5…+105 °C / −30…+90 °C / +5…+93 °C (зависит от материала)
Вес ленты4,8 / 6,9 / 6,8 кг/м² (зависит от материала)
Стандартные ширины75, 150, 225, 300, 450, 525, 600, 750 мм, шаг 75 мм

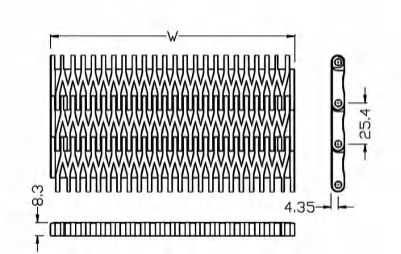

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

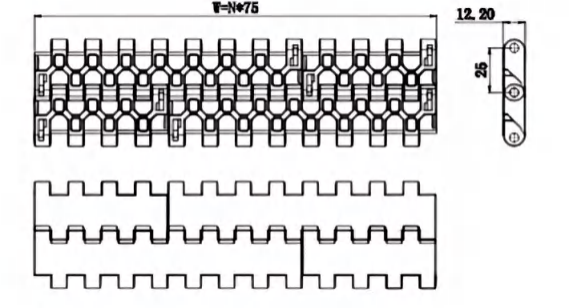

Габаритный чертёж Серия X5200

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Серия X5200 — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
