| L | Общая длина ленты |
|---|---|
| M | Ребро с отступом (с одной стороны) |
| H | Высота ребра |
| K | Расстояние между рёбрами |
| W | Ширина ленты |
| Шаг | 25.4 мм |
| Минимальная ширина | 152.4 мм |
| Цвет | Option: синий or белый |
| Стандартная высота перегородок | 30 мм , 50 мм |
| Толщина | 10 мм |
| Тип поверхности | прямая (просвет 0%) |
| Стержень | 4,6 мм |
| Материал ленты | PP, Acetal |
| Материал стержня | PP, PBT |
| Разрывное усилие | 8 800 / 15 800 Н/м (зависит от материала) |
| Рабочая температура | +5…+105 °C / −30…+90 °C / +5…+93 °C (зависит от материала) |
| Вес ленты | 5,2 / 7,4 кг/м² (зависит от материала) |
| Стандартные ширины | 152,4, 304,8, 457,2, 609,6, 762, 914,4, 1066,8 мм, шаг 152,4 мм |

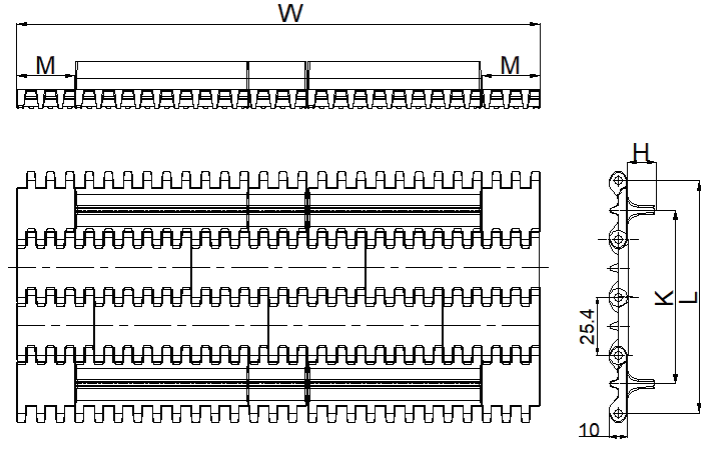

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.
Нажмите на чертёж, чтобы открыть в полном размере
Чертежи и изображения отдельных узлов, вариантов исполнения и комплектующих по этой позиции. Нажмите на изображение, чтобы открыть в полном размере.

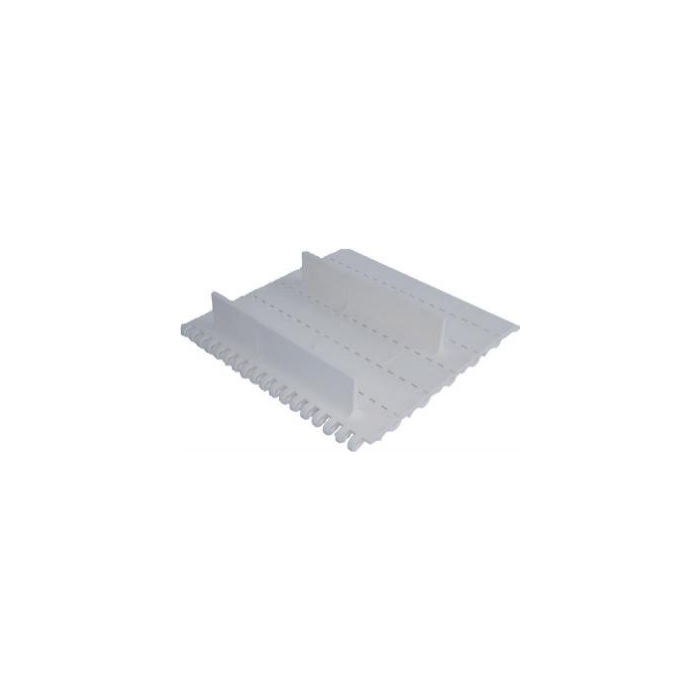

Серия X700 — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.
Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
