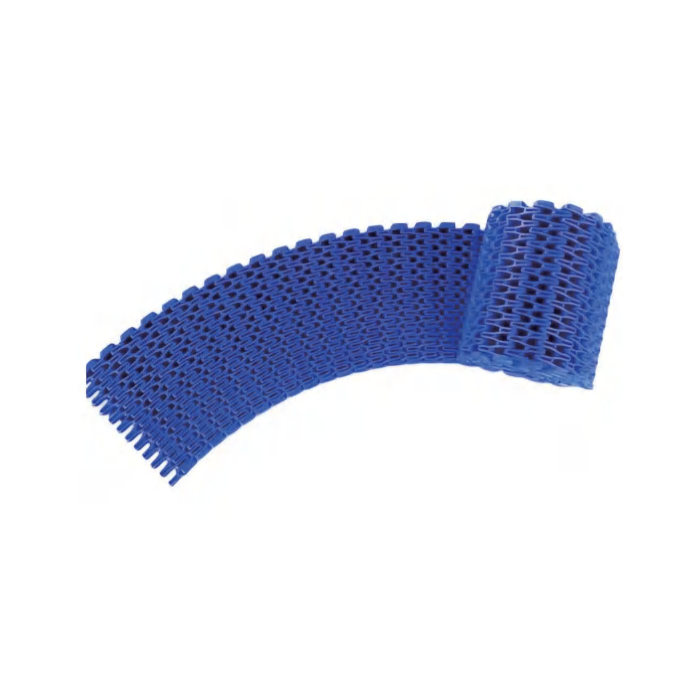

Серия X7100

Категория

РазделМодульные ленты
Страница каталогастр. 85
XINLEI · Модульные ленты

Серия X7100

Оригинальное название в каталоге: X7100 Series
Артикулов: 1 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

Шаг25.4 мм
Минимальная ширина76.2 мм
ЦветOption: белый,синий
Минимальная ширина95.2 мм
Толщина12,7 мм
Тип поверхностирешётчатая (просвет 55%)

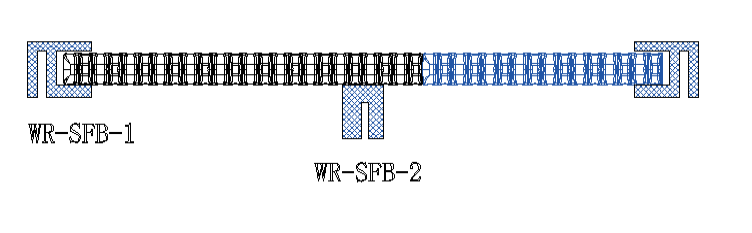

Артикулы и размеры (3) Технические характеристики (13) Габаритный чертёж Дополнительные схемы (3)
Стандартная ширина, ммСтандартная ширина, 76,2 ммСтандартная ширина, 152,4 ммСтандартная ширина, 228,6 ммСтандартная ширина, 304,8 ммСтандартная ширина, 457,2 ммСтандартная ширина, 533,4 ммСтандартная ширина, 609,6 ммСтандартная ширина, 76.2×N
дюйм369121821243*N
Нестандартная ширина выпускается с шагом 12,7 мм (0,5″)
Фактическая ширина ленты в большинстве случаев на 0,1–0,3 % больше или меньше
Шаг25.4 мм
Минимальная ширина76.2 мм
ЦветOption: белый,синий
Минимальная ширина95.2 мм
Толщина12,7 мм
Тип поверхностирешётчатая (просвет 55%)
Стержень4,8 мм
Материал лентыPP, POM
Материал стержняPP, PBT
Разрывное усилие8 900 / 15 000 / 18 000 Н/м (зависит от материала)
Рабочая температура+5…+105 °C / +5…+93 °C / −30…+90 °C (зависит от материала)
Вес ленты4,2 / 6,4 кг/м² (зависит от материала)
Стандартные ширины76,2, 152,4, 228,6, 304,8, 457,2, 533,4, 609,6 мм, шаг 76,2 мм

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

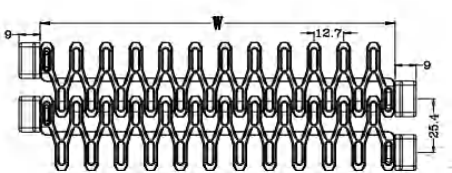

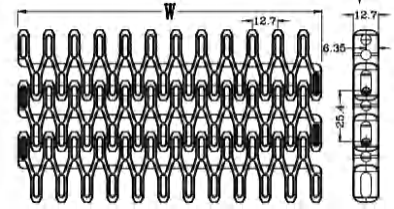

Габаритный чертёж Серия X7100

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

Серия X7100 — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
