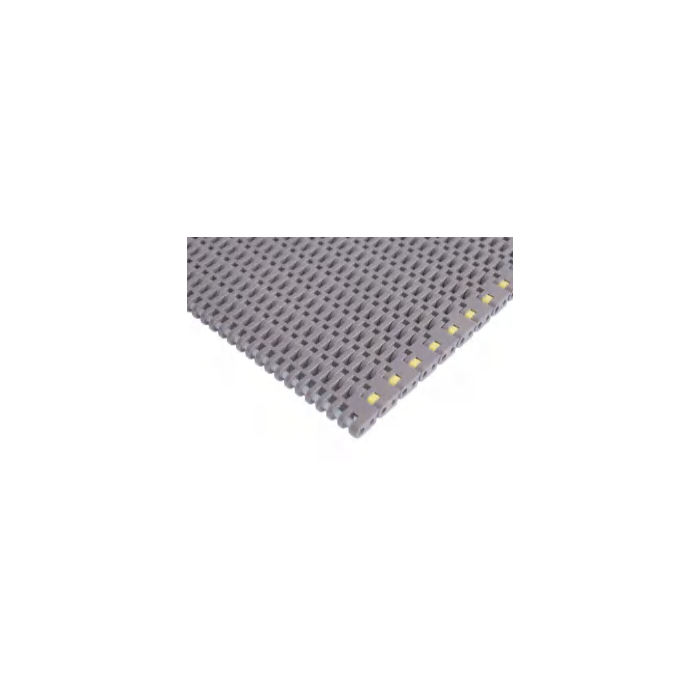

Серия X8505

Категория

РазделМодульные ленты
Страница каталогастр. 74
XINLEI · Модульные ленты

Серия X8505

Оригинальное название в каталоге: X8505 Series
Артикулов: 1 Бренд: Xinlei Наличие: под заказ
Стоимость
Цена по запросу
Отправьте артикул и количество — подготовим коммерческое предложение с ценой и сроком поставки.

Ключевые характеристики

Шаг19,05 мм
Толщина9,2 мм
Минимальная ширина304,8 мм
Тип поверхностипрямая (просвет 0%) и решётчатая (просвет 14%)
Стержень4,6 мм
Материал лентыAcetal
Артикулы и размеры (3) Технические характеристики (12) Габаритный чертёж
Стандартная ширина, ммСтандартная ширина, 304,8 ммСтандартная ширина, 457,2 ммСтандартная ширина, 533,4 ммСтандартная ширина, 609,6 ммСтандартная ширина, 762 ммСтандартная ширина, 914,4 ммСтандартная ширина, 1066,8 ммСтандартная ширина, 304.8×N
дюйм1218212430364212*N
Нестандартная ширина выпускается с шагом 8,4 мм (0,33″)
Фактическая ширина ленты в большинстве случаев на 0,1–0,3 % больше или меньше
Шаг19,05 мм
Толщина9,2 мм
Минимальная ширина304,8 мм
Тип поверхностипрямая (просвет 0%) и решётчатая (просвет 14%)
Стержень4,6 мм
Материал лентыAcetal
Материал стержняPBT, PP
Разрывное усилие13 500 / 11 500 Н/м (зависит от материала)
Рабочая температура−30…+90 °C / +5…+93 °C (зависит от материала)
Вес ленты9 кг/м²
Стандартные ширины304,8, 457,2, 533,4, 609,6, 762, 914,4, 1066,8 мм, шаг 304,8 мм
Цветкоричневый

Габаритный чертёж

Обозначения размеров соответствуют оригинальному каталогу производителя. Все размеры в миллиметрах, если не указано иное.

Габаритный чертёж Серия X8505

Нажмите на чертёж, чтобы открыть в полном размере

Применение и подбор

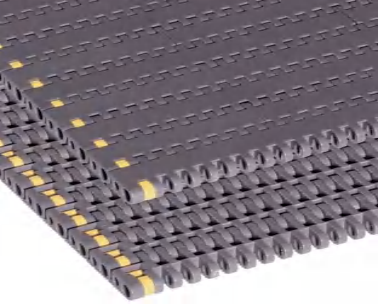

Серия X8505 — модульные ленты производства Shanghai Xinlei Transmission Equipment. Применяется на конвейерных линиях пищевой, упаковочной и логистической промышленности.

Для подбора под конкретную задачу укажите ширину конвейера, тип транспортируемого продукта и производительность. Консультация инженера: +7 (812) 429-72-70, xinlei@promkip.com
